В. Волков

Пополнение в семействе RSLIC18TM со встроенной схемой формирования сигнала вызова

Фирма INTERSIL (HARRIS) расширила номенклатуру микросхем интерфейса абонентской линии (SLIC) семейства RSLIC18 выпуском микросхем серии HC55185.

Новая серия является развитием семейства HC5518х (В. Воробьев "Новое семейство RSLIC18 TM со встроенной схемой формирования сигнала вызова", Chip News #2, 2000), все SLIC которого имеют следующие особенности:

  • малая потребляемая мощность (менее 250 мВт в рабочем режиме при напряжении батареи 100 В);
  • работа при напряжении в линии до 100, 85 или 75 В;
  • выбор формы вызывного сигнала;
  • функции тестирования линии;

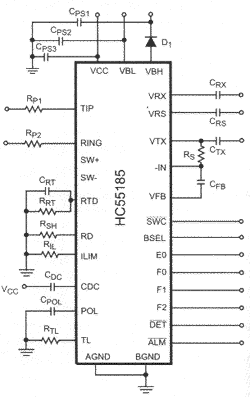

  • базовая схема подключения всего с 17 навесными элементами.

В дополнение к общим преимуществам семейства RSLIC18, серия НС55185 обладает:

  • высоким уровнем подавления помех в канале в режиме ожидания - менее 13 dBrnC, что обеспечивается регулировкой усиления и лучшим согласованием импеданса абонентской линии;
  • системой подавления переходного скачка на выводе DET при изменении уровня в линии, что уменьшает бросок напряжения при опускании трубки и предотвращает выход из строя чувствительных элементовсхемы;
  • ограничением броска тока в линии безопасным уровнем, задаваемым номиналом резистора R TL , независимо от значения, установленного по постоянному току.

По выводам новая серия полностью совместима с остальными микросхемами семейства HC5518х, а функционально обеспечивается совместимость снизу вверх.

Таблица. Состав серии НС55185

Тип Напряжение батареи, В Продольный баланс, дБ
HC55185AIM 100 58
HC55185BIM 85 58
HC55185CIM 100 53
HC55185DIM 85 53
HC55185ECM 75 53
