Д. Яблоков
Модули радиоканала TELECONTROLLI

Единственным широкодоступным бытовым каналом дистанционного управления до настоящего времени являлся инфракрасный. При своём единственном достоинстве - низкой цене - он обладает и многими недостатками: малым расстоянием, необходимостью прямой видимости между объектами и значительным током потребления. В тоже время замечено, что количество "интеллектуальной" бытовой техники, игрушек, датчиков и охранных систем в наших домах удваивается каждые 10 лет. Почти вся эта техника нуждается в дистанционном управлении, но не многие изделия оснащены им. Одним из главных препятствий его широкому внедрению в быту является требование предельно низкой цены устройства. Создание интегральных гибридных микросборок радиоприёмников и передатчиков на фиксированные частоты, на взгляд специалистов фирмы TELECONTROLLI, способно заполнить образовавшуюся нишу на рынке электронных компонентов.

Итальянская фирма TELECONTROLLI долгие годы является одним из основных производителей дешёвых модулей радиоканала для бытовой техники, автомобильных сигнализаций, систем безопасности и контроля доступа. Несмотря на относительно несложные схемные решения модулей, они могут с успехом применяться и в промышленной телеметрии, для сбора данных с удалённых датчиков со встроенными микроконтроллерами. Номенклатура выпускаемой продукции не ограничивается только радиомодулями (таблицы в формате PDF) и доступна на www.telecontrolli.com.

Гибридные микросборки TELECONTROLLI изготавливаются на собственном заводе по толстоплёночной технологии, на керамической подложке, что обеспечивает высокую температурную стабильность и повторяемость параметров. Исключительно высокая точность настройки и согласования ВЧ тракта достигается сочетанием фильтров на ПАВ и лазерной подгонки интегральных напыляемых компонентов в процессе производства.

Применение модулей не вызывает сложностей, так как типовая схема включения не содержит ни одного дополнительного внешнего элемента, кроме антенны. Передатчики имеют 2 входа: ТТЛ-сигнал и питание - и 1 выход - антенный. Приёмники имеют 2 входа: антенный и питание - и 2 выхода: аналоговый и ТТЛ-сигнал. Габаритные размеры от 10х18 до 38х12 мм при толщине 3 мм.

Рекомендации по применению

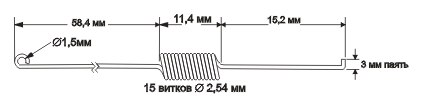

Применение четвертьволновой проволочной антенны (рисунок) даёт очень хорошие результаты, но чувствительность приёмников так высока, что многие из них могут работать без антенны. Для повышения помехозащищённости сверхрегенеративных приёмников их желательно экранировать и устанавливать LC-фильтр питания ВЧ каскада. Защищённый протокол обмена данными по радиоканалу должен содержать средства коррекции ошибок (например, по Хеммингу) и контроля целостности пакета передаваемой информации (например CRC). Аппаратная часть модулей требует отсутствия постоянной составляющей в потоке данных (например, Манчестерское кодирование) и не менее 4 байт преамбулы (10101010) пакета для стабилизации АРУ-приёмника.

Дополнительную техническую документацию можно получить по e-mail:
postmaster@aogamma.spb.su.
