Технические характеристики микросхемы L6671

Микросхема L6671 в корпусе SO- 24 представляет собой законченный ротационный акселерометр на базе сигма-дельта архитектуры, обладающий высокой чувствительностью 2,5 рад./сек², в полосе частот 30–800 Гц, включающий АЦП, цифровой фильтр и полный интерфейс последовательного порта для прямого соединения с системами на базе микропроцессоров. Функциональная блок-схема L6671 приведена на рис. 1.

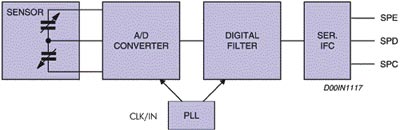

Функциональная схема L6671
Рисунок 1. Функциональная схема L6671

L6671 имеет цифровой выход 3,3 В (допускается также и 5 В), 3-проводную последовательную шину и отношение сигнал-помеха 37 дБ в диапазоне 30–800 Гц.

Имеется возможность программирования характеристик устройства через последовательную шину, включая усиление, смещение, быстродействие фильтра и задержку фазы.

Исходным сигналом является значение ёмкости, которое меняется в зависимости от положения датчиков MEMS-структуры. Это изменение преобразуется в цифровую форму и передаётся по шине в микропроцессор для обработки. Может быть измерено достаточно малое изменение ёмкости - на уровне 0,05 фФ (0,05*10-15 Ф). Схема подключения L6671 при её использовании в изделиях электроники приведена на рис. 2.

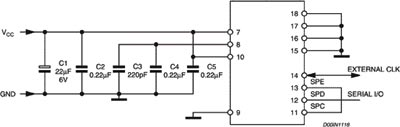

Схема подключения L6671
Рисунок 2. Схема подключения L6671

Чувствительность системы обеспечивается фирменным чипом интерфейса, изготавливаемым по BiCMOS-технологии. Этому также способствует технология MEMS, в которой в качестве движущихся частей датчика используется слой поликремния.

Внутреннее кольцо PLL допускает генерацию внутренних часов от внешнего сигнала синхронизации.
