А. Голышева

Система управления документооборотом при производстве электронных модулей

Опыт работы с мощным пакетом сквозного проектирования печатных плат P-CAD 2001 вызывает довольно противоречивые чувства — от восторга до лёгкого раздражения. Восторг от возможностей P-CAD 2001, который выполняет полный цикл проектирования печатных плат (ПП): от разработки принципиальных схем, с возможностью аналого-цифрового моделирования, до упаковки схемы на печатную плату с дальнейшей автоматической трассировкой и анализом целостности сигналов. Ну а раздражение оттого, что все эти возможности, способные ускорить и облегчить труд наших инженеров, теряются с необходимостью выпуска конструкторской документации на бумажных носителях по “допотопным” требованиям и стандартам.

На момент моего прихода на ОАО “Ратеп” (июль 2000 года) ситуация была следующей: на заводе уже существовала развитая локальная сеть, компьютерная техника позволяла, да и сейчас позволяет использовать большинство современных САПР. Однако, о сквозном проектировании речь ещё не шла. Принципиальные схемы создавались либо вручную, либо использовалось не приспособленное для этого программное обеспечение, вроде CorelDraw, Visio и AutoCAD, единицы использовали P-Cad 4.5 и несколько человек — Accel EDA 14. Список соединений создавался вручную по принципиальной схеме. Конструкторы разводили платы в P-Cad 4.5.

Короче говоря, внедрение САПР прошло через все положенные этапы: системы внедрялись не по желанию руководства, а скорее вопреки. При получении заказов обнаружилось, что выполнять их некому и не на чем, опять же, чтобы сохранить конкурентоспособность своей продукции, потребовалось резкое сокращение сроков проектирования и выпуска КД.

На этом фоне было принято решение провести пробный проект сквозного проектирования электронных модулей. Почему мы решили автоматизировать именно это направление? Во-первых, участок производства печатных плат являлся на тот момент наиболее подготовленным, во-вторых, необходимо было запустить приобретённое оборудование и опробовать лицензионное программное обеспечение на совместимость с системой электронного документооборота. Затем, результаты внедрения новых технологий на этом участке могут послужить основой для построения системы автоматизации всего производства и вписаться в общую схему автоматизации.

При этом были поставлены следующие задачи:

  • ускорить производство печатных плат;
  • обеспечить гарантированную сохранность разработок в упорядоченном виде в PDM системе;
  • постепенно подключить другие направления к отработанной системе и, в конечном итоге, перевести всё предприятие на современные методы работы.

В качестве системы для создания и ведения архива технической документации предприятия и управления его документооборотом была выбрана система Search 6.0. Основным её преимуществом, помимо имеющихся у любых PDM-систем, было то, что она была создана с учётом всех требований отечественной промышленности и позволяла себя "наращивать", то есть была открытой системой. НПП "Интермех" предоставило нашему предприятию демо-версию программы на 10 лицензий с ограниченным сроком действия. Этого было вполне достаточно, чтобы провести пробную эксплуатацию системы и определить, будет ли она уживаться с P-CAD2001.

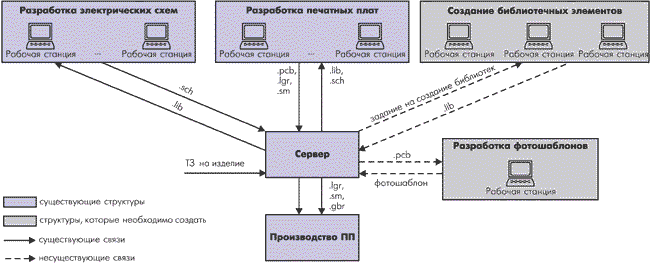

На рис. 1 показана схема сквозного проектирования печатных плат, учитывающая существовавшие и необходимые в ближайшем будущем связи между разработчиками на момент начала внедрения системы управления документооборотом.

Схема организации сквозного проектирования печатных плат
Рисунок 1. Схема организации сквозного проектирования печатных плат

Теперь посмотрим, с чего начинается создание электронного модуля в системе Search:

  • Инженер-конструктор получает задание на разработку электрической схемы (рис. 2).

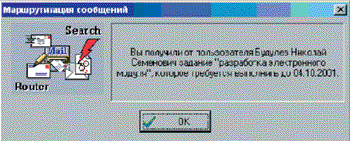

    Сообщение системы о получении нового задания
    Рисунок 2. Сообщение системы о получении нового задания

  • Определившись с элементной базой, инженер составляет задание на создание элементов для сквозного проектирования и отправляет его группе ведения библиотек.
  • При входе в систему Search всем входящим в группу КОС будет предложено взять на рассмотрение задание на создание элементов. Как только какой-либо пользователь берёт задание, всем остальным членам группы это задание уже не предлагается. Если никто не согласился взять задание, это сообщение будет появляться при каждом входе в систему пользователей, входящих в группу создания библиотек.
  • Создав необходимые элементы, разработчик библиотек направляет ответ инженеру-конструктору.
  • Теперь инженер-конструктор может приступать к созданию принципиальной электрической схемы. Для этого создаём новый файловый документ и помещаем его в нужный архив (рис. 3).

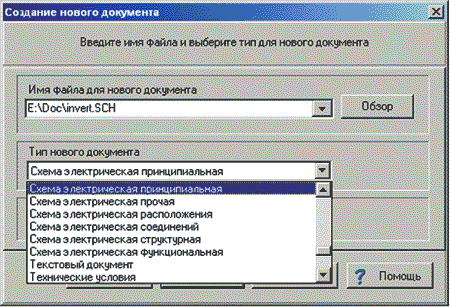

    Выбор типа создаваемого документа
    Рисунок 3. Выбор типа создаваемого документа

  • Вводится имя файла и выбирается тип нового документа. Обратите внимание, при выборе типа документа уже автоматически присваивается расширение файла. Для редактирования и просмотра документов и файлов различного типа Search позволяет подключить внешние программы. В нашем случае, для документа типа "Схема электрическая принципиальная" или Э3 мы подключили программу P-CAD 2001 Schematic как редактор, а в качестве программы для просмотра — P-CAD 2001 Viewer. Право подключать свои внешние программы принадлежит системным администраторам при назначении прав группам пользователей. Эта возможность позволяет унифицировать программную среду, в которой будет выполняться тот или иной тип документа.
  • Далее вводится обозначение и наименование нового документа. Обозначение нужно ввести обязательно, и оно должно быть уникальным для всех документов, зарегистрированных в Search. Вся информация о документе заноси-т-ся в карточку. Документ появляется на рабочем столе Search (рис. 4).

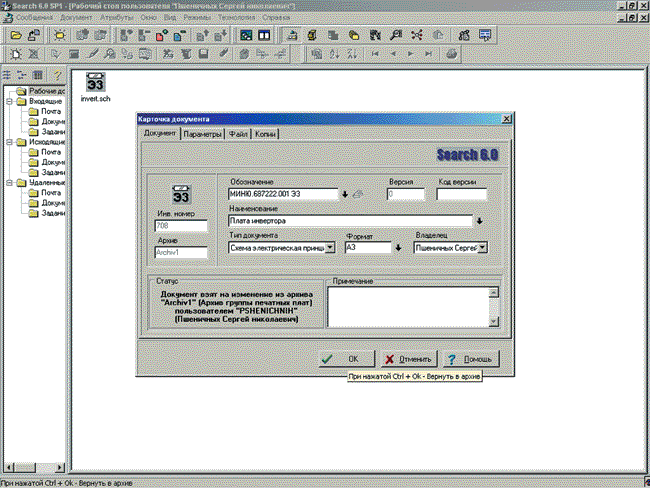

    Регистрация документа в системе документооборота
    Рисунок 4.Регистрация документа в системе документооборота

  • Теперь, используя библиотечные элементы, инженер-конструктор создаёт схему и автоматически, средствами программы P-Cad 2001 готовит список соединений. Файл списка соединений можно прикрепить к схеме.
  • Когда схема готова, разработчик подписывает рабочую копию документа и оправляет её по маршруту для утверждения. В состав Search входит модуль маршрутизации сообщений, который выполняет функции электронной почты и позволяет автоматизировать документооборот на предприятии. Составление типовых маршрутов прохождения документов, с помощью которых будет осуществляться документооборот, входит в обязанности администратора. Типовые маршруты позволяют систематизировать прохождение документов и сообщений на предприятии.
  • После отправки документа на утверждение он не может быть отредактирован. Когда документ пройдёт по всему маршруту утверждения, он помещается в архив утверждённых документов, и все изменения будут создаваться по извещениям.
  • После утверждения принципиальной электрической схемы составляется задание на разводку печатной платы. Инженер-конструктор из группы печатных плат получает задание и начинает разработку ПП (рис. 5).

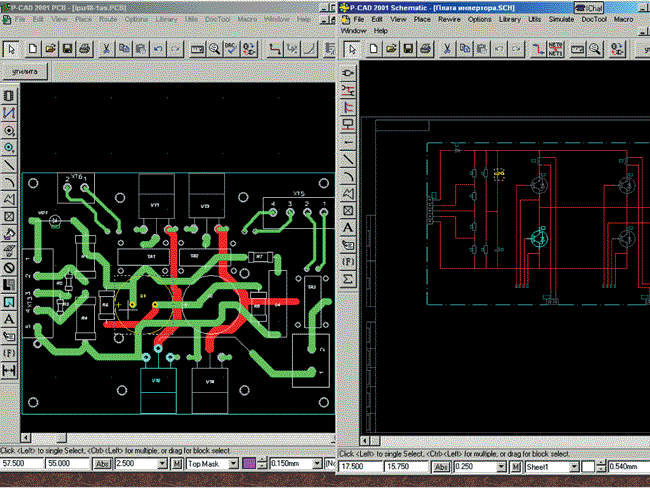

    Пример принципиальной схемы и разработанной по ней печатной платы
    Рисунок 5. Пример принципиальной схемы и разработанной по ней печатной платы

  • По файлу списка соединений при подключении интегрированных библиотек начинается работа над созданием печатной платы. При помощи программ автоматической трассировки и накопленного конструктором опыта создаётся файл ПП. Утверждение происходит так же, как и утверждение принципиальной электрической схемы. Файл сдаётся в архив.
  • На основе файла ПП создаются управляющие файлы для сверлильного станка и фотоплоттера, а также сборочный чертёж печатной платы. Предварительную работу с файлом печатной платы можно начать до полного утверждения, так как Search позволяет взять копию файла из архива, не изменяя при этом рабочую версию документа.
  • Инженер-технолог на производстве получает задание на создание управляющего файла. Инженер, ведущий изделие, в состав которого входит данная печатная плата, вводит её в спецификацию. По спецификации составляются проектные связи изделия.
  • В состав системы входит специальный модуль, обеспечивающий просмотр и редактирование конструкторских спецификаций, разработанных при помощи системы AVS. Поддерживаются как обычные (единичные) спецификации, так и групповые спецификации форм А и Б по ГОСТ 2.113.

Таким образом мы проследили весь маршрут проектирования и производства электронных модулей в программе P-CAD 2001 с использованием системы электронного документооборота Search 6.0.

В процессе пробной эксплуатации этой системы мы выяснили, что эти два продукта вполне уживаются вместе, кроме того, при более тесном сотрудничестве с НПП “Интермех” вполне возможно, что удастся вполне органично влить P-CAD 2001 в Search, как это произо-шло с Solid Works и AutoCAD.

Теперь о промахах, совершённых при внедрении этой системы. Основной ошибкой было то, что на момент обучения специалистов работе с программой не были созданы интегрированные библиотеки. Поэтому очень многие пользователи начали использовать P-CAD 2001 Schematic как обычный графиче-ский редактор, продолжая создавать список соединений вручную. Следующей трудностью оказалась нежелание руководства брать на себя ответственность за перевод на безбумажную технологию, причём рядовые исполнители на тот момент освоили работу с этой системой и были довольны полученными результатами.

Поэтому должна сказать, что основа успешного внедрения САПР и PDM системы на любом предприятии — это реальная воля первого лица предприятия внедрить автоматизированный процесс проектирования изделий и выпуск конструкторской документации.

Видеоролик, демонстрирующий описанный цикл проектирования можно скачать по адресу: http://www.electrade.ru/index.sema?a=demos&pid=23 .
