Телефонные номеронабиратели фирмы Winbond

Практически все операторы проводной телефонии стремятся перейти на современные цифровые технологии, такие как ISDN, с помощью которых можно предоставлять дополнительные услуги, отсутствующие в традиционных системах. Однако переход на цифровые технологии требует крупных капиталовложений и соответствующей подготовки обслуживающего персонала, поэтому традиционные телефонные системы будут ещё достаточно долго находиться в эксплуатации.

В настоящее время в России наметилась тенденция замены устаревшего станционного оборудования на аналого-цифровые АТС, работающие с уже существующим абонентским оборудованием по проложенным коммуникациям, что позволяет снизить затраты на модернизацию станционного оборудования и повысить качество предоставляемых услуг. Поэтому аналоговые проводные телефонные аппараты ещё долгое время будут находиться в эксплуатации, по крайне мере, у нас в России.

Производителям телефонного оборудования необходимо заботиться о том, чтобы выпускаемые телефонные аппараты могли работать с устаревшими и современными АТС. Следует отметить, что городские аналого-цифровые и офисные АТС различных производителей имеют разные параметры набора номера и доступа к сервисным функциям. Как правило, в основе телефонного аппарата и набора его функций лежит микросхема номеронабирателя (НН). Фирма Winbond производит широкую номенклатуру микросхем номеронабирателей, позволяющих разрабатывать современное телефонное оборудование с расширенными функциональными возможностями, удовлетворяющее наиболее распространённым стандартам проводной телефонной связи.

Все семейства микросхем номеронабирателей Winbond (далее по тексту — микросхемы НН) можно разделить на группы по числу сохраняемых номеров быстрого набора:

• группа 1 — память номеров от 0 до 15 (табл. 1);
• группа 2 — память номеров от 6 до 9 (табл. 2);
• группа 3 — память номеров от 10 до 15 (табл. 3);
• группа 4 — память номеров от 16 до 24 (табл. 4).

Таблица 1.Семейства микросхем НН Winbond с сохранением в памяти от 0 до 15 телефонных номеров

Таблица 2.Семейства микросхем НН Winbond n сохранением a памяти от 6 до 9 телефонных номеров

Таблица 3. Семейства микросхем НН Winbond с сохранением в памяти от 10 до 15 телефонных номеров

Таблица 4. Семейства микросхем НН Winbond с сохранением в памяти от 16 до 24 телефонных номеров

Таблица 5. Состав микросхем НН семейства W91810N

В состав каждого семейства входит несколько микросхем, отличающихся между собой параметрами работы и набором реализуемых функций. Такой подход фирмы Winbond к выпускаемой продукции предоставляет возможность проектировщикам сделать оптимальный выбор микросхемы НН для разрабатываемого оборудования. Например, семейство W91810N микросхем группы 4. В состав этого семейства входит 9 микросхем НН (табл. 5).

Микросхемы НН всех групп поддерживают импульсный и тональный наборы номера, которые выбираются логическим уровнем на управляющем входе микросхемы; повторный набор послед-него номера; функцию Flash, часто применяемую в офисных АТС для переадресации звонка и доступа к другим сервисным функциям; выключение микрофона при телефонном соединении Mute. Наличие других функций зависит от типа микросхемы (табл. 1, 2, 3 и 4). Функция Замок может быть полезна, когда необходимо блокировать междугородние/международные звонки (европейский стандарт). Если блокировка включена, и первая набираемая цифра — "0" или "9", то набор всех остальных цифр игнорируется, пока не будет положена и вновь поднята трубка телефонного аппарата. Остальные функции, показанные в таблице, достаточно распространены и в пояснении не нуждаются.

Микросхемы НН фирмы Winbond выполнены по КМОП-технологии, что позволяет им работать в широком диапазоне напряжений питания с минимальным энергопотреблением. Упрощённая общая структурная схема микросхемы НН Winbond показана на рисунке. Все микросхемы НН Winbond содержат в своём составе тактовый генератор, рассчитанный на подключение кварцевого или керамического резонатора с частотой 3,5795 МГц, внутреннюю схему сброса по включению питания, интерфейс клавиатуры, схему адресации памяти, счётчик записи/чтения, память, блок логики, логику формирования управляющих сигналов, декодер, формирователь данных для тонального сигнала и ЦАП.

В большинстве случаев параметры работы микросхем НН Winbond настраиваются выбором логических уровней на управляющих входах. Это позволяет легко изменять параметры выпускаемого телефонного оборудования для конкретного заказчика или страны, в которую поставляется продукция. В состав этих параметров входит: длительность разъединения линии по команде Flash (73, 100, 300 или 600 мс); режим набора номера (импульсный или тональный); выключение микросхемы при положенной телефонной трубке; формирование тонального сигнала по нажатию на кнопки (частота — 600 Гц, продолжительность — 38 мс). В каждом семействе НН присутствуют микросхемы с частотой следования импульсов набора номера 20 и 10 имп/с. Микросхемы НН рассчитаны на подключение клавиатуры матричного типа, число кнопок в клавиатуре зависит от типа микросхемы и может быть от 4x4 до 7x7.

В микросхемы НН семейств W91510DNS, W91560DNS и W91570DNS встроен драйвер ЖКИ с функцией часов, поддерживающий 12-, 16-разрядные индикаторы. На ЖКИ может отображаться набираемый номер, длительность телефонного соединения или время. Для работы часов к микросхеме НН подключается дополнительный кварцевый резонатор 32,768 кГц и дополнительный источник питания (батарейка) для продолжения работы часов, когда телефон отключен от линии. В микросхемы НН семейства W91550DNS также встроен драйвер ЖКИ, но он не поддерживает работу часов и предназначен для подключения 10-разрядного ЖКИ. Интегрированный драйвер ЖКИ исключает необходимость использования дополнительной микросхемы, работающей с индикатором.

Микросхемы НН Winbond, позволяющие сохранять большое число номеров быстрого набора, поддерживают несколько режимов доступа к сохранённым номерам. Например, микросхемы семейства W91820N. В памяти этих микросхем может быть сохранено: два номера по 32 цифры быстрого набора с функцией дозванивания; три номера по 32 цифры с вызовом по нажатию на одну кнопку; 10 номеров по 32 цифры с вызовом по нажатию на две кнопки телефонного аппарата. Двухкнопочный набор сохранённого номера позволяет уменьшить число кнопок, что в свою очередь приводит к уменьшению габаритных размеров корпуса и снижению стоимости телефона с сохранением сервисных функций. Как видно из табл. 5, фирма Winbond предлагает микросхемы НН, в которых все ячейки памяти доступны по одному нажатию на кнопку клавиатуры.

В соответствии с тенденциями развития промышленности и потребностями рынка электроники, фирма Win-bond планирует расширить номенклатуру выпускаемых микросхем HH, имеющих более высокую степень интеграции и функциональную гибкость. Более подробную информацию по микросхемам НН можно получить на сайте Winbond www.winbond.com и у его российского партнёра - www.rtcs.ru, фирмы Rainbow Technologies (на последнем справочная информация представлена на русском языке).

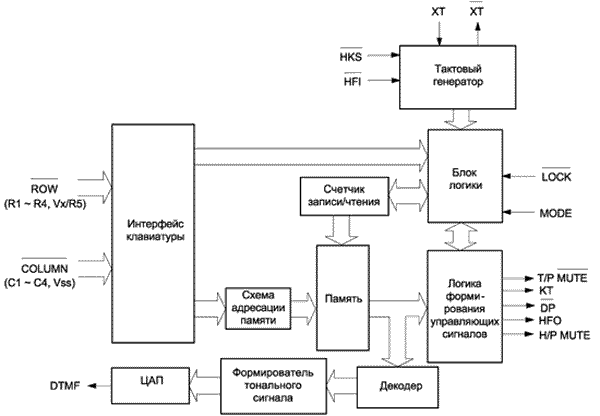

Рисунок 1. Общая структурная схема микросхемы НН фирмы Winbond
