Е. Трошкова, Б. Трошков, Е. Шемякин

Шинные приемопередатчики для авионики фирмы Holt Integrated Circuits

Фирмой HOLT производится специальная серия микросхем, предназначенных для реализации линий связи системы ARINC 429, используемой в авиационной технике. Основными функциональными узлами данной серии являются передатчик, линейный драйвер и линейный приёмник. В продукции фирмы HOLT они реализованы либо в виде отдельных чипов, либо входят в состав чипов более сложной конфигурации (приёмопередатчик, передатчик и сдвоенный приёмник, передающее устройство сопряжения и т.п.).

На рисунке 1 показан пример применения микросхем данной серии для согласования 8-разрядной параллельной шины данных с магистралью системы ARINC 429. Схема содержит приёмопередатчик HI-6010, содержащий контроллер протокола ARINC 429 с 8-разрядным интерфейсом, линейный драйвр HI-8585 и линейный приёмник HI-8588.

Пример применения микросхем HI-8585/8588 для согласования 8-разрядной параллельной шины данных с магистралью системы ARINC 429
Рисунок 1. Пример применения микросхем HI-8585/8588 для согласования 8-разрядной параллельной шины данных с магистралью системы ARINC 429

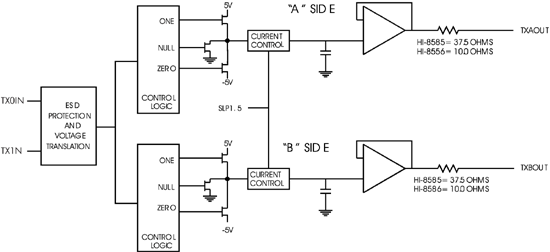

Линейный драйвер для шины ARINC 429 HI-8585 (HI-8586)

HI-8585 и HI-8586 представляют из себя КМОП-интегральные схемы, разработанные для непосредственного управления шиной ARINC 429. На выходе микросхемы с помощью двух входных логических КМОП/ТТЛ-сигналов формируются 3 уровня сигнала в соответствии со спецификацией системы ARINC 429: "1" (+10 В), "0" (-10 В) и "z" (0).

Входной логический сигнал также обеспечивает управление нарастанием выходного дифференциального сигнала. Тайминг устанавливается с помощью встроенного резистора и ёмкости и тестируется на соответствие требованиям спецификации ARINC.

Последовательно к каждому выходу линейного драйвера микросхемы HI-8585 подключено внутреннее сопротивление 37,5 Ом и 10 Ом — для HI-8586, которая предназначена для применений, где используется больше внешних по-следовательных сопротивлений, обычно для устройств с защитой от молнии.

Линейный приемник для шины ARINC 249 HI-8588 (HI-8588-10)

HI-8588 (HI-8588-10) представляет собой интерфейсный приёмник шины, изготовленный по технологии аналого-цифровой КМОП. Питание схемы осуществляется от источника напряжения 5 В.

ARINC шина может быть подключена непосредственно к чипу. Типовой 10-В дифференциальный сигнал транслируется и вводится в двухпороговый компаратор. Уровни компаратора чуть ниже стандартного 6,5-В порога для минимальных значений ARINC-данных и чуть выше стандартного 2,5-В максимального порога для ARINC - "0".

Микросхема имеет специальные входы TESTA и TESTB, позволяющие шунтировать аналоговое устройство для целей тестирования.

Входы RINA и RINB через последо-вательное внутреннее сопротивление 35~кОм подключены к трансляторам уровня, типовое сопротивление которых по отношению к "земле" составляет 10~кОм. Поэтому любое последовательное сопротивление, добавляемое к этим входам, будет влиять на трансляцию напряжения. Для применений, в которых требуется внешнее сопротивление для последовательного подключения к ARINC входам (например, для молниезащитных схем), рекомендуется использовать HI-8588-10. При этом корректная трансляция уровней напряжения происходит при подключении сопротивления 10~кОм.

В зависимости от особенностей по-строения ARINC каналов связи и схемо-технических решений, могут применяться и другие микросхемы, представленные фирмой HOLT:

  • HI-8282 - последовательный передатчик и сдвоенный приёмник;
  • HI-8382, 8383 - приёмопередатчики дифференциальной линии для шины ARINC 429;
  • HI-8482 - два линейных приёмника;
  • HI-8582, HI-8583 - приёмопередатчик, совместимый с шиной ARINC 429;
  • HI-8590 - линейный приёмник и линейный драйвер;
  • HI-8683, HI-8684 - приёмное устройство сопряжения для 8-разрядной параллельной шины данных;
  • HI-8685, HI-8686 - приёмное устройство сопряжения для 16-разрядной параллельной шины данных;
  • HI-8783, HI-8784 - передающее устройство сопряжения для 8-разрядной параллельной шины данных;
  • HI-8787, HI-8788 - передающее устройство сопряжения для 16-разрядной параллельной шины данных.

Микросхемы поставляются в планарных и DIP керамических и пластмассовых корпусах и имеют промышленное и военное исполнение.

По всем техническим и другим вопросам обращайтесь к дистрибьютору фирмы Holt Integrated Circuits в России - фирме ЭлектроМир по тел.: (812) 320-6488/90 либо (095) 788-0704.
