А. Силенко

Конденсаторы сегодня: ПУТЬ К СОВЕРШЕНСТВУ

Оптимальное соотношение цены и качества

Технологии производства конденсаторов совершенствуется год за годом. Сегодня вследствие стремительного развития новых технологий и изучения потребительских предпочтений производитель не может останавливаться на уже существующих продуктах, если он хочет удержать свои рыночные позиции. Компания может добиться успеха на промышленном рынке, только если будет внедрять новые товары и технологии. Жесткая конкуренция на рынке пассивных компонентов ведет к тому, что основным критерием выбора становится оптимальное соотношение цены и качества продукта. "Teapo Electronic Corporation" - компания с мировым именем, которая успешно внедряет новые технологии производства пассивных компонентов и предлагает рынку высококачественные продукты по приемлемым ценам. Стремительно развиваясь, эта компания успешно конкурирует с другими производителями и динамично увеличивает долю рынка.

Компания "Teapo Electronic Corporation" производит конденсаторы с 1956 года. Первоначально она являлась подразделением корпорации SAMPO и в 1996 году вошла в логическую систему группы компаний "YAGEO". Как известно, фирма "YAGEO" является одним из ведущих производителей на рынке радиоэлектронных компонентов. "Teapo Electronic Corporation" производит полный спектр высококачественных конденсаторов (алюминиевые электролитические, SMD электролитические конденсаторы, пленочные конденсаторы, высоковольтные конденсаторы и др.). Продукция "Teapo Electronic Corporation" нашла применение в области производства материнских плат, компьютерных комплектующих, телевизионной техники и мониторов, средств связи, источников питания. Среди основных клиентов "Electronic Corporation" всемирно известные фирмы: IBM, Microstar, Asustec, Mitac, ETC, Philips, Acer, TECO, Motorola, Hewlett-Packard, Liteon и др.

В ассортимент пассивных радиоэлектронных компонентов, выпускаемых компанией "Teapo Electronic Corporation", входят электролитические конденсаторы различных серий:

  • SS - очень миниатюрные (высота корпуса h=5мм);
  • S5 - очень миниатюрные (высота корпуса h=7мм);
  • SE - общего применения (время жизни при 105°C 1000 часов);
  • SH - общего применения (время жизни при 105°C 2000 часов);
  • SD - c малым импедансом;
  • SX - c малым импедансом;
  • SC - c малым импедансом применяемых в производстве материнских плат;
  • LG, LGT - с жесткими выводами (время жизни при 105°C 2000 часов);
  • LX, LXT - c жесткими выводами (время жизни при 105°C 1000 часов);
  • PC - с выводами в виде болтов;
  • CA - SMD применения;
  • СB - SMD применения.

Оптимальным выбором по критерию цены и качества являются электролитические конденсаторы серии SE (см. таблицу 1). Благодаря высоким техническим характеристикам при низкой цене, конденсаторы этой серии по праву заслужили доверие и пользуются большим спросом во всем мире. Основной особенностью этих конденсаторов является высокая рабочая температура (Tmax = 105ºC), что значительно увеличивает их срок эксплуатации (рис. 1, 2). Одно из характерных отличий электролитических конденсаторов фирмы "Teapo Electronic Corporation" от продукции других производителей в том, что на каждом конденсаторе помимо серии ставится год выпуска - это очень важно, ведь срок хранения электролитов ограничен.

Таблица 1. Электрические характеристики конденсаторов

Рабочее напряжение: 6.3 ~ 100V / 160 ~ 250V / 350 ~ 450V
Температурный диапазон: -40° ~ +105°С / -25° ~ +105°С
Номинальная емкость: 0.47 ~ 15000µF / 0.47 ~ 470µF
Толерантность емкости: -20 ~ +20%
DC ток утечки (µA):
(Через 2 минуты применения при DC рабочем напряжении и при 25°С)
I = 0.01CV + 310.03CV + 10
Коэффициент энергопотерь: при 120 Гц, 25°С
WV (V) 6.3 10 16 25 35 50 63 80 100 160~250 350~450
DF (%) 26 22 18 16 14 12 10 10 10 15 20
Для конденсаторов, емкость которых превышает 1000µF, уровень DF(%) увеличивается на 2% на каждую 1000µF.
Допустимое время жизни: 1000 часов при номинальной температуре
(а) Емкостное соотношение: В пределах 20% от исходного уровня.
(б) Коэффициент энергопотерь: Не превышает 200% от исходного коэффициента.
(в) Ток утечки: не превышает исходных параметров.

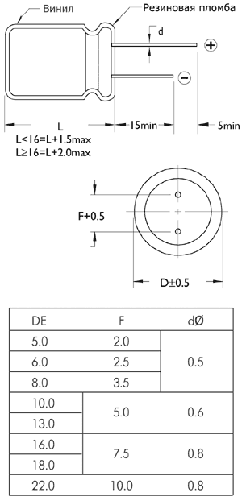

Габаритные размеры конденсаторов
Рисунок 1. Габаритные размеры конденсаторов

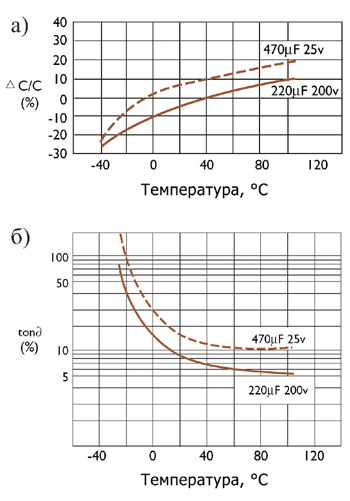

а) Изменение емкостной зависимости;б) изменение коэффициента энергопотерь
Рисунок 2. а) Изменение емкостной зависимости;б) изменение коэффициента энергопотерь

Оценка времени жизни конденсатора в рабочих условиях

Гарантируемый срок службы конденсатора означает, что его номинальная емкость в течение заявленного периода времени при максимальной рабочей температуре и напряжении не превысит определенного отклонения (обычно 20% от номинала).

Например, конденсатор имеет срок службы 1000 часов и максимальную рабочую температуру 105°C. После 1000 часов конденсатор будет работать, но отклонение его емкости от номинала будет постепенно увеличиваться, пока электролит не высохнет и не произойдет разрыв электролитической цепи (в зависимости от серии, до полного высыхания электролита может пройти около двух сроков службы). Срок службы существенно увеличивается, если конденсатор эксплуатируется при рабочей температуре ниже максимальной. Например, время жизни конденсатора удваивается при снижении рабочей температуры на каждые 10°C. Это, как правило, действует при снижении рабочей температуры до 40°C .

В реальных рабочих условиях время жизни конденсатора намного больше зависит от его заявленной максимальной рабочей температуры. На рис. 3 приведены зависимости времени жизни от рабочей температуры для различных типов конденсаторов. Из графика видно, что при равных эксплутационных условиях и одинаковом заявленном сроке службы время жизни конденсатора с Tmax = 105°C в четыре раза превышает время жизни конденсатора с Tmax = 85°C.

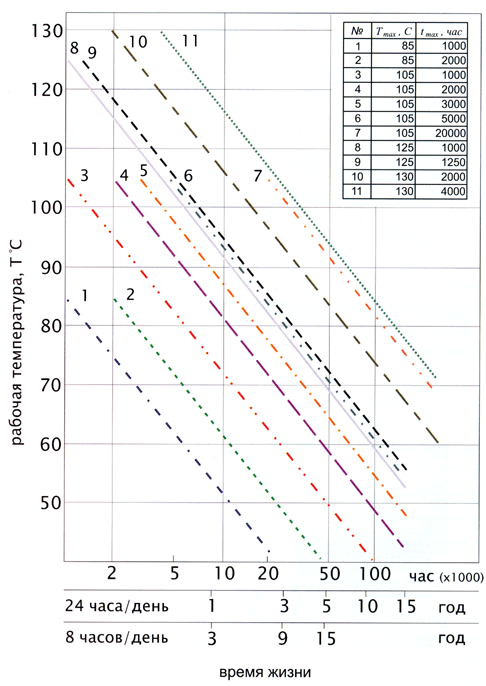

Зависимости времени жизни от рабочей температуры для различных типов конденсаторов
Рисунок 3. Зависимости времени жизни от рабочей температуры для различных типов конденсаторов

Таким образом, электролитические конденсаторы с расширенным температурным диапазоном дают возможность повысить надежность и срок службы РЭА. В результате падения спроса на конденсаторы с Tmax = 85°C на мировом рынке многие ведущие производители конденсаторов, такие как "Teapo Electronic Corporation", "Rubycon Corporation", сокращают их производство. В частности "Teapo Electronic Corporation" в настоящее время производит и поставляет на мировой рынок алюминиевые электролитические конденсаторы только с расширенным температурным диапазоном, при этом их цена у данного производителя не превышает цену обычных электролитов. Благодаря высокому качеству изделий, совершенствованию технологий, широкой технической поддержке и выгодным ценам продукция "Teapo Electronic Corporation" становится все более популярной в Украине.

Дополнительную информацию можно получить у Силенко Андрея Витальевича, специалиста по пассивным компонентам компании "Мегапром".
