НОВИНКИ САПР

Конвертор трехмерных моделей печатных плат САПР "Компас 3D"

Все разработчики САПР стремятся постоянно совершенствовать компоненты своих систем, начиная интерфейсом и заканчивая прикладными библиотеками для различных отраслей промышленности. Заботится о конкурентоспособности своего продукта и фирма АСКОН - разработчик САПР КОМПАС.

В числе заказчиков АСКОН есть предприятия приборостроения, специфика которых состоит в том, что изделия, создаваемые на этих предприятиях, содержат большое количество радиоэлектронных компонентов, объединённых в печатные платы, микросборки, блоки и приборы. Конструирование электронной "составляющей" проводится с использованием специализированных САПР. Уже сегодня комплекс программ КОМПАС позволяет оформлять конструкторскую документацию в соответствии со стандартами ЕСКД, в том числе, и на изделия, разработанные с помощью "электронных" САПР.

Стандартом нынешнего времени является применение систем трёхмерного моделирования. В этих условиях естественной является задача формирования трёхмерной модели печатной платы с расположенными на ней радиокомпонентами.

Компания АСКОН для решения таких задач разработала новую прикладную библиотеку "Конвертор из eCAD в КОМПАС 3D для печатных плат".

Исходной информацией служит файл формата PDF (P-CAD 4.5, P-CAD 2000-2002). PDF — формат обмена данными P-CAD (P-CAD DATABASE INTERCHANGE FORMAT). Файлы формата PDF получают путём преобразования любых графических файлов системы P-CAD 4.5 штатной программой PDIFOUT.EXE системы PCAD 4.5, или импортом графических файлов формата PDF в системах PCAD-2000-2002.

Порядок работы с конвертором достаточно прост. После запуска библиотеки появится диалоговое окно, показанное на рис. 1. Здесь необходимо выбрать PDF-файл, в котором содержится информация для создания трёхмерной модели сборки печатной платы, а также указать имя выходного файла системы Компас.

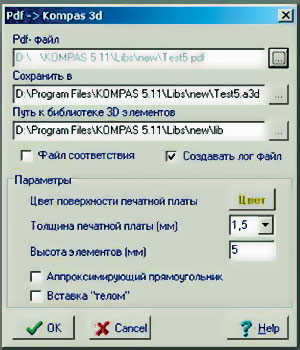

Настройка конвертора
Рисунок 1. Настройка конвертора

Далее следует указать путь к директории размещения трёхмерных элементов. По умолчанию, указывается путь, откуда была запущена библиотека, с добавлением \lib.

Затем задаются параметры формирования трёхмерной модели печатной платы, цвет и толщина. По умолчанию, толщина платы составляет 1,5 мм. Сформированная 3d-модель платы будет сохранена под тем же именем, что и исходный файл, но с расширением ".m3d". Если трёхмерные компоненты, образы которых используются в PDF-файле, отсутствуют в указанной директории, они будут созданы упрощённо с использованием геометрии PRT-компонентов, описание которых содержится в PDF-файле. Высота созданных элементов описана в текстовом файле height.txt. Если требуется установить одну высоту для всех компонентов, то её можно установить в поле "Высота элементов (мм)". По умолчанию она равняется 5 мм, при этом файл height.txt не заполняется.

Многие элементы имеют одинаковый тип корпуса, поэтому чтобы не создавать одинаковые файлы, используется текстовый файл соответствия. В этом файле необходимо дать соответствие имени PRT-компонента трёхмерному образу из библиотеки.

Отчёт обо всех замеченных ошибках может быть записан в файл с расширением LOG, где указываются имена элементов, для которых модель не найдена. Имеется возможность отключить генерацию отчёта.

В результате работы конвертора с найденными 3d-элементами будет создана трёхмерная модель печатной платы (рис. 2).

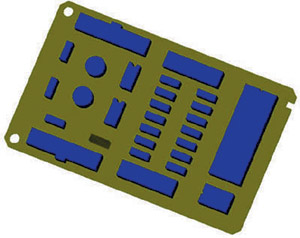

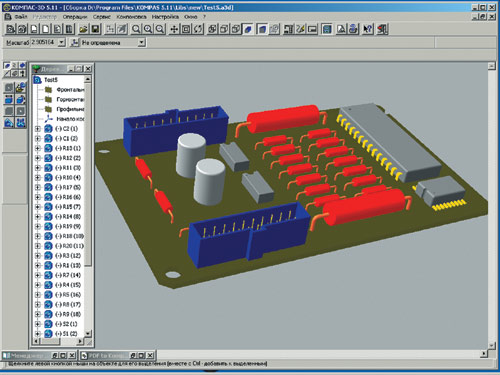

Результат преобразования печатной платы после загрузки в систему КОМПАС 3D
Рисунок 2. Результат преобразования печатной платы после загрузки в систему КОМПАС 3D

Если в библиотеке нет трёхмерных компонентов, необходимых для создания полноценной модели печатной платы, то результатом работы конвертора будет трёхмерная модель печатной платы с упрощённым изображением радиоэлементов, как показано на рис. 3.

Результат преобразования проекта платы при отсутствии трехмерных моделей компонентов
Рисунок 3. Результат преобразования проекта платы при отсутствии трехмерных моделей компонентов

Вопросы по технической поддержке и развитию продукта можно адресовать в Харьковское представительство АСКОН-К Абраимову Александру по адресу kharkov@ascon.kiev.ua или телефону (0572) 179-665.

Новые функции системы Aplite

В феврале 2003 года вышла новая версия системы оптической верификации фотошаблонов и печатных плат Aplite 3.1.6, разработанная в Институте Машиноведения УРО РАН. Напомним, что важнейшей особенностью этой системы является то, что для ввода изображений контролируемых образцов она использует стандартный планшетный сканер.

В новую версию внесены следующие изменения:

  • появился слой цветного шаблона, облегчающий анализ дефектов и избавляющий оператора от необходимости непосредственного исследования печатной платы в спорных ситуациях;
  • в программу Aplite введены инструменты для автоматизации редактирования цветовых наборов. Выбранная прямоугольная область цветного шаблона и активный цветовой набор автоматически передаются в программу редактирования цветовых наборов Fama;
  • изменения цветового набора вступают в силу без повторного сканирования образца;
  • появилась возможность автоматического исключения контактных площадок, которые не могут быть проверены без ложных тревог. Она доступна как опция в диалоге импорта эталона и как отдельная команда меню Правка;
  • в свойствах цветового набора в программе Fama введена возможность задавать порог бинаризации. Значения порога в диапазоне 40–50% позволяют получить точную ширину проводника на чёрно-белом изображении (рисунок);
  • для ускорения работы со сканером в систему введена специализированная программа Arces, которая представляет собой простейшее TWAIN-приложение с интерфейсом командной строки;
  • появилась опция наложения отверстий эталона на изображение шаблона при контроле топологии. Этот режим повышает устойчивость топологического контроля к бликам на краях металлизированных отверстий;
  • появились режимы цветной и яркостной подсветки обнаруженных дефектов;
  • добавлена возможность редактирования эталонных изображений непосредственно из системы. Благодаря продвинутым операциям выделения, пользователь несколькими нажатиями на клавиши может выполнить разнообразные и сложные манипуляции, например, все прямоугольные площадки 3x5 мм сделать площадками 5x3 мм и т.п.;
  • введена обработка эталонов в формате Gerber. Теперь файлы в форматах Gerber и PLT конвертируются во внутренний формат STD, с которым непосредственно работает система;
  • введена раздельная обработка отдельных примитивов эталонного изображения: контактных площадок, отверстий и контрольных точек топологии. Каждый примитив может редактироваться независимо (например, исключаться из контроля);
  • добавлены автоматические средства построения списков площадок, отверстий и контрольных точек. Они могут формироваться по данным САПР, добавляться к существующей графике (контрольные точки обычно добавляются к площадкам, но этим применение возможности добавления не ограничивается), корректироваться по шаблону (шаблон используется как Golden Board) и, наконец, полностью создаваться по шаблону (реализовано только для отверстий);
  • введена возможность экспорта созданного или изменённого эталона в формат Gerber, что даёт возможность автоматически строить программу сверления по готовой плате;
  • стало возможным задавать допуски контроля площадок и топологии в различных единицах, а также согласно ГОСТ 23751-86.

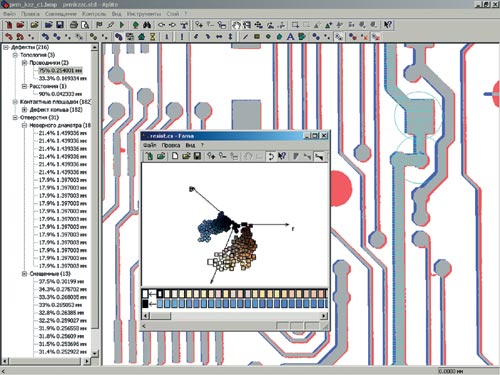

Цветовые наборы с порогом бинаризации позволяют системе Aplite точно выявить разрыв проводника
Рисунок. Цветовые наборы с порогом бинаризации позволяют системе Aplite точно выявить разрыв проводника

В планах разработчиков стоит введение возможности обработки эталонов, представленных в формате ODB++. Сейчас ведутся переговоры с компанией Valor, направленные на получение полного описания данного формата.

Продукты для моделирования систем

Последние версии программ моделирования аппаратуры на системном уровне имеют мощность, ранее достижимую только на рабочих станциях.

Системное проектирование было всегда уделом ограниченного круга разработчиков, достигших глубокого понимания совместного взаимодействия нескольких соединённых вместе высокочастотных узлов. По мере увеличения уровня интеграции различных функций на одной подложке или в одном корпусе, стали расти требования, предъявляемые к СВЧ-инженерам. К счастью, сейчас имеется достаточно много программных продуктов, призванных выполнить системное моделирование на обычных персональных компьютерах. Почти все ведущие производители EDA-продуктов предлагают своим пользователям собственные решения для системного проектирования. Здесь можно отметить компании Agilent Technologies, Ansoft, Applied Wave Research, Cadence Design Systems, Eagleware, Elanix и Mentor Graphics.

Например, программа функционального моделирования в частотной области Spectrasys дополняет линию продуктов компании Eagleware (www.eagleware.com), включающую средства анализа линейных и нелинейных схем (Superstar и Harbec, соответственно) и электромагнитного (EM) моделирования (EMPower). Программа проста в использовании и обеспечивает высокую точность расчётов спектра сигнала в любой точке схемы. Пользователь может наблюдать фазы отдельных спектральных составляющих сигналов, идентифицировать и исследовать пути их распространения в системе, в том числе, и параллельные (рис. 1). Причём от пользователя не требуется определения всех возможных путей сигнала в системе и создания для каждого из них отдельной схемы, для достоверного анализа достаточно нарисовать одну схему с произвольной топологией.

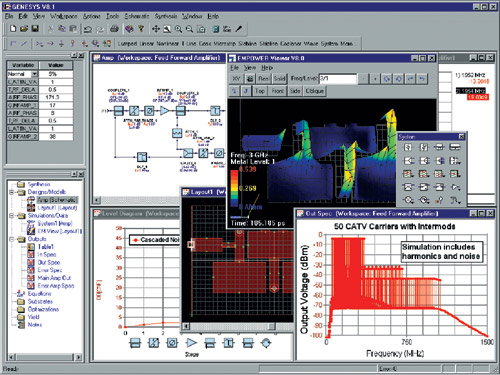

Моделирование системы CATV c помощью программы Spectrasys
Рисунок 1. Моделирование системы CATV c помощью программы Spectrasys

Другой продукт - программа SystemView компании Elanix (www.elanix.com) хорошо известна разработчикам аппаратуры как коммерческого, так и военного назначения (рис. 2). На рынке хорошо известны разработанные с помощью этой программы различные коммерческие системы Bluetooth, WLAN и PCS, а также ряд новейших систем с расширением спектра. Военные моделируют с помощью SystemView системы радио- и акустической пеленгации, радары, средства обнаружения и распознавания различных типов сигналов для радиоразведки. Пользователь строит моделируемую систему из отдельных функциональных модулей, имитирующих работу соответствующих аналоговых, цифровых и смешанных узлов оборудования, после чего может наблюдать широкий набор характеристик сигналов, например, амплитуду, фазу, задержку, спектральную плотность. Анализ ведётся во временной области, причём для различных частей схемы могут быть использованы различные частоты дискретизации. Программа поддерживает широкий набор логических функций, коммутаторов, линейных и нелинейных устройств, включает разнообразные источники сигналов, функции, операторы, а также иерархические конструкции, называемые здесь метасистемами.

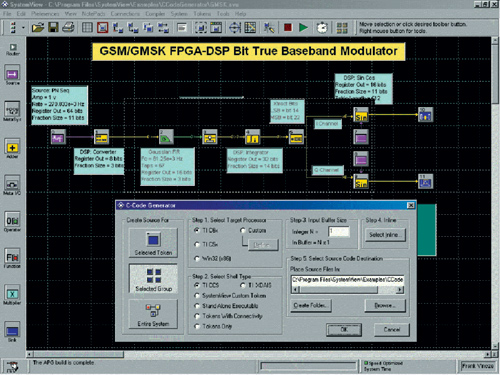

Моделирование системы обработки сигналов в программе SystemView
Рисунок 2. Моделирование системы обработки сигналов в программе SystemView

Совсем недавно компания опубликовала ряд новых прикладных записок, посвящённых моделированию ультраширокополосных (UWB) систем, в которых описываются примеры реализации приёмников и передатчиков, использующих сигналы с импульсно-кодовой и амплитудной модуляцией. UWB системы позволяют передавать высокоскоростные данные при чрезвычайно низких мощностях передатчиков, благодаря чему радиосигналы, имеющие полосы порядка нескольких ГГц, не мешают работе сотовой телефонии, локальных беспроводных сетей (WLAN) и систем глобального позиционирования (GPS).

Другая популярная программа моделирования Visual System Simulator 2002 (VSS 2002) поставляется компанией Applied Wave Research (www.mwoffice.com). Имеющиеся здесь средства сгруппированы в специализированные наборы, ориентированные на определённые приложения. Например, набор 802.11a Design Studio включает генераторы сигналов и измерители, необходимые для оценки беспроводных систем передачи данных со скоростью до 54 Мб/с, соответствующих спецификации IEEE Std 802.11a-1999. Пользователь имеет возможность контролировать OFDM огибающую сигнала или фазовые портреты, задавать различные соотношения байтов данных на фрейм, числа отсчётов на OFDM-символ, показатели избыточности дискретизации, длины фреймов (рис. 3).

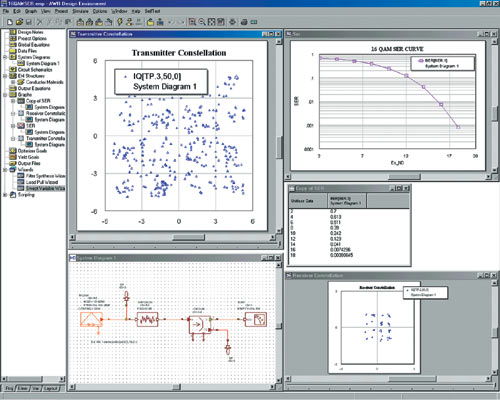

Расчёт коэффициента побитовых ошибок в системе Visual System Simulator
Рисунок 3. Расчёт коэффициента побитовых ошибок в системе Visual System Simulator

Другой набор 3G Design Studio предназначен для моделирования оборудования клиентов и базовых станций широкополосных систем связи третьего поколения (3G) с кодовым разделением каналов (WCDMA) в полном соответствии со спецификацией 3GPP (Third Generation Partnership Program) revision 3.9. Здесь имеются функциональные блоки, моделирующие все этапы видеообработки 3G-систем: формирование кадра, кодирование, интерливинг, спрединг и тактирование. Поддерживаются восходящие и нисходящие потоки данных со скоростями 12.2, 64, 144, 384 Кб/c.

Новый продукт компании Ansoft (www.ansoft.com), пакет Ansoft Designer комбинирует различные типы анализа (частотный, временной, системный) в рамках единой среды проектирования. Наличие различных модулей электромагнитного, линейного и нелинейного анализа, реализует технологию Solver-on-Demand, автоматически предлагающую наиболее подходящий для решения конкретной задачи вычислительный модуль. Здесь одновременно поддерживается традиционное аналоговое SPICE моделирование во временной области, нелинейный анализ, цифровое моделирование, что даёт возможность моделировать 3G-системы.

Последняя версия пакета Advanced Design System 2002C компании Agilent Technologies (www.agilent.com) представляет собой мощную среду проектирования на системном уровне, оптимально подходящую для проектирования интегральных систем на кристалле (SoC). В рамках этой среды может выполняться моделирование отдельных устройств (компонентов), схем и системы в целом, а также связь с соответствующим тестовым оборудованием. Последняя версия включает улучшенные функции настройки, новые модели источников сигналов 3G, новые модели для ядра Ptolemy.

Программа MMICAD компании Optotek (www.optotek.com) также хорошо подходит для разработчиков систем на кристалле (SoC). Здесь имеются средства синтеза фильтров, анализа переходных процессов, моделирования устройств в режиме больших и малых сигналов.

Продукт Tesla 2.0 for Windows компании Tesoft (www.tesoft.com) предлагает быстрое моделирование схем на уровне блок-схем. В качестве редактора схем здесь используется программа OrCAD Capture. Отметим, что компания Tesoft в 1988 году впервые предложила законченное решение для моделирования электронного оборудования на системном уровне.

Следует также отметить продукты SystemVision компании Mentor Graphics (www.mentor.com) и OrCAD Unison компании Cadence (www.cadence.com), предоставляющие пользователю все необходимые инструменты для проектирования на системном уровне.

Синтез и моделирование волноводных СВЧ-устройств

В марте 2003 года компания "ЭлекТрейд-М" подписала дистрибьюторское соглашение с немецкой фирмой Mician (www.mician.com), которая предлагает свой пакет µWave Wizard, представляющий собой специализированное программное обеспечение для синтеза и оптимизации согласованных СВЧ-устройств на основе прямоугольных и круглых волноводов.

Программа µWave Wizard интегрирует в себе большинство наиболее эффективных методов электромагнитного моделирования (the efficient mode-matching, the fast hybrid mode-matching/boundary-contour и the mode-matching/finite-element Method), наилучшим образом подходящих для расчёта следующих СВЧ-устройств:

  • ответвителей со связью по широкой или боковой стенке и различными видами отверстий;
  • поляризаторов и ребристых фильтров;
  • двухмодовых фильтров с настроечными винтами, эллиптических (Кауэра) фильтров;
  • резонаторных фильтров, фильтров с закругленными диафрагмами, металлическими вставками и штырями;
  • изгибов волноводов (срезанных, компенсированных, непрерывных, с отступом);
  • гибридных переходов прямоугольный/круглый волновод;
  • схем запитки мультипортовых антенн (решёток), делителей мощности, фазовращателей и трансформаторов;
  • кольцевых (rat-race) ответвителей, двойных волноводных тройников (magic-T), петлевых тройников (folded magic-T);
  • преобразователей основных типов волн, широкополосных и шестипортовых преобразователей;
  • диплексеров и мультиплексеров на основе ответвителей, различных фильтров на основе решётчатых и гребенчатых волноводов;
  • комбинированных и встречно-штыревых фильтров;
  • ответвлений электрического и магнитного типов, петлевых зондов, коаксиально-волноводных переходов (КВП);
  • коаксиальных волноводных фильтров;
  • фильтров на связных резонаторах;
  • компенсированных Т-образных соединений;
  • компактных переходов прямоугольный/круглый волновод;
  • конусообразных рупорных антенн с щелевыми решётками.

Основу пакета µWave Wizard составляет набор библиотек базовых элементов, например, ступенчатых соединений с закруглёнными углами, разветвлений, изгибов, скосов, кросс-соединений, Т-соединений, Y-соединений, скруток, штырей, диафрагм и так далее (всего более 100 моделей). Все модели учитывают режим согласования мод.

Доступ к библиотекам осуществляется через удобные панели инструментов. Допускается формирование подсхем с последующей буферизацией матрицы рассеяния. Такой подход значительно упрощает построение сложных волноводных конструкций, таких как фильтры, мультиплексеры, поляризаторы, щелевые антенные решётки, фидеры запитки фазированных решёток. Отдельные части таких систем могут быть промоделированы, оптимизированы и сгруппированы с другими элементами. Имеется возможность синтеза оптимальной структуры фильтров и плавных переходов, которая впоследствии будет оптимизирована (рис. 1).

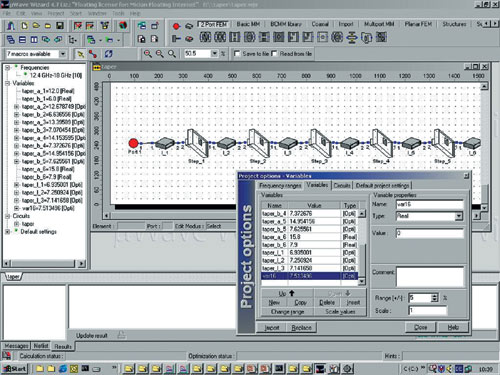

Настройка оптимизации волноводной структуры в пакете µWave Wizard
Рисунок 1. Настройка оптимизации волноводной структуры в пакете µWave Wizard

Оптимизация выполняется чрезвычайно быстро благодаря технологии буферизации неиспользуемых в процессе оптимизации параметров.

Используются следующие методы оптимизации:

  • эволюции (evolution strategy);
  • градиента (gradient);
  • экстремумов (extreme method).

Кроме того, имеется возможность анализа количества выхода годных изделий с оптимизацией допусков на заданные параметры.

Для визуализации разработанной структуры в пакете имеется модуль NTL-3D Viewer, который позволяет просматривать трёхмерное изображение конструкции и выводить её описание в популярных форматах механических САПР DXF и STL (рис. 2).

Рисунок 2. Просмотр трёхмерного изображения разработанного устройства

Пакет µWave Wizard имеет открытую архитектуру, использует API интерфейс и COM-технологию, что в комбинации с возможностью использования макроскриптов на языке Visual Basic позволяет пользователям строить собственные процедуры синтеза и оптимизации, а также использовать COM модули других программ, например, CST Microwave Studio или AWR Microwave Office.

Дополнительный модуль позволяет учитывать сферическое распространение электромагнитных волн и рассчитывать диаграммы направленности антенных решёток, рупорных, ребристых и прочих антенн.

В самое ближайшее время компания Mician планирует выпустить новую версию программы, которая будет выполнять синтез не только волноводных, но и планарных частотно-избирательных структур.

Для целей оценки на сайте компании Mician (www.mician.com) предлагается демоверсия пакета µWave Wizard, которая представляет собой ограниченную по функциональности и относительно старую версию 3.5 программы. Для более серьёзного тестирования в офисе компании "ЭлекТрейд-М" (info@eltm.ru) можно получить самую свежую полнофункциональную версию программы с ограниченной по времени лицензией, а также полный комплект документации.

Из истории компании Mician

Компания Mician была основана доктором Петером Крауссом (Peter Krauss) и доктором Яном Райтером (Jan Reiter) в 1998 году. До конца 1999 года доктор Петер Краусс как частное лицо работал над кодом системы Wasp-Net компании MiG (ядро и пользовательский интерфейс) вплоть до версии 3.41. Другой нынешний сотрудник Mician доктор Томас Сивердинг (Thomas Sieverding) был одним из основателей MiG (Microwave Innovation Group), которую покинул в 1999 году. Основной целью новой кооперации было создание мощного программного продукта для моделирования волноводных СВЧ-устройств.

В 2000 году компания выпустила версию собственного программного продукта, получившего название µWave Wizard. В течение этого года все усилия компании были нацелены на модернизацию вычислительного ядра и разработку нового пользовательского интерфейса, в результате чего в начале 2001 года на свет свет появилась версия 4.0.

Компания Mician никогда не ставила своей целью реализацию абсолютно всех известных математических методов электромагнитного моделирования. Было принято решение сфокусироваться на быстром и хорошо известном методе согласованных мод (Mode-Matching Technique) и его производных с целью создания продукта, использующего аналитические решения и избегающего использования трёхмерных методов моделирования любыми возможными способами.

В начале 2001 года к компании присоединился доктор Ральф Бейер (Ralf Beyer), который совместно с доктором Яном Райтером занялся разработкой новых теоретических и математических подходов, использующих новые типы структур и призванных повысить быстродействие существующих алгоритмов метода согласованных мод. Ранее доктор Ральф Бейер работал под руководством профессора Фритца Арндта (Fritz Arndt) в Бременском Университете.

Все ведущие специалисты компании Mician проработали в области разработки программных продуктов для электромагнитного моделирования как единая команда в течение последних двенадцати лет. Все они являются действительными членами IEEE и имеют большой опыт проектирования СВЧ-схем и антенн.

Компания Mician разработала ряд оригинальных математических методов, которые были описаны в различных публикациях: IEEE MTT, IEEE MTT-S, ANTEM, EuMW и др.

Компания имеет партнёрские соглашения с известными производителями программного обеспечения для проектирования СВЧ-устройств Applied Wave Research (AWR) и Computer Simulation Technology (CST).

В настоящее время пользователями системы µWave Wizard являются ведущие производители СВЧ-оборудования, такие как Custom Microwave и другие.

Компания поощряет различные учебные программы и имеет устойчивые связи с известными университетами Европы и Америки.

CAM350 - система подготовки печатных плат к производству

Компания Downstream Technologies (www.downstreamtech.com) выпустила очередную версию своего продукта CAM350 v8.0, которая является первой оригинальной версией при новом владельце (ранее этот продукт принадлежал компании Innoveda).

Основу версии 8 составляет принципиально новый пользовательский интерфейс, значительно упрощающий доступ пользователя к мощным функциям пакета CAM350. Интерфейс построен на стандартных функциях операционной системы Microsoft Windows и поддерживает удобное масштабирование, просмотр топологии, пользовательские настройки меню команд и панелей инструментов (рис. 1.

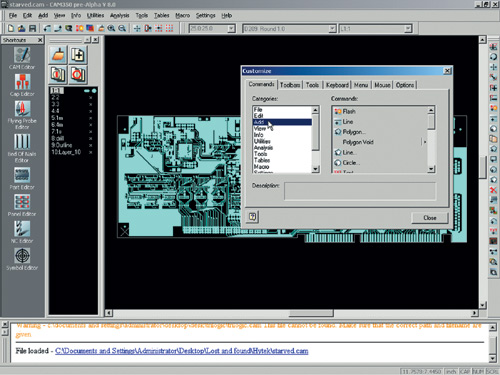

Новый пользовательский интерфейс CAM350
Рисунок 1. Новый пользовательский интерфейс позволит пользователям работать намного эффективнее

Новый модуль анализа слоёв питания и заземления позволяет выявлять ошибки, связанные с выполнением тепловых барьеров и изолированных участков на негативных слоях, благодаря моделированию процесса травления (рис. 2).

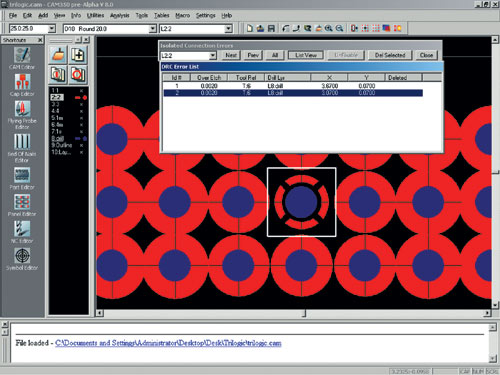

Новый пользовательский интерфейс CAM350
Рисунок 2. Новый пользовательский интерфейс позволит пользователям работать намного эффективнее

Система графического сравнения списков соединений позволяет выполнить экстракцию связей из Gerber-файлов и сравнить их с исходным проектом. Выявленные несоответствия отображаются наглядно в графическом виде и в специальных отчётах, что позволяет значительно повысить скорость и качество верификации.

Улучшенная система контроля ошибок предлагает пользователям новые возможности верификации, при которых настраиваемый отчёт имеет горячую связь с изображённой на экране топологией. Имеется возможность сортировки ошибок по типу или численному эквиваленту нарушения, что значительно упрощает поиск наиболее критических из них, выявленных в ходе DRC. Специальный модуль контроля правил DFF (Design for Fabrication) позволяет быстро идентифицировать и автоматически исправить наиболее критичные для производства элементы топологии (DFF-ошибки), что позволяет повысить качество плат при массовом производстве.

Решена традиционная для CAM-пакетов проблема медленной загрузки файлов и заливки полигонов. Скорость выполнения этих операций в новой версии повышена почти на порядок. Введена поддержка формата IPC-D-356A — стандартного формата списков соединений для оборудования верификации и электроконтроля. Для удобства обработки D-кодов введены специальные функции фильтрации с учётом границ платы. Расширены возможности использования макросов. Теперь допускается использовать в макросах все функции панелизации (мультиплицирования). Улучшена документация по использованию языка макроскриптов.

Новая система генерации отчётов позволяет гибко настраивать вывод файлов для сборочного оборудования и систем планирования материальных ресурсов. Функция преобразования рисунка во флеши (Draw to Flash) теперь позволяет обрабатывать объекты, прорисованные под произвольными углами, и поддерживает функции обработки масок.

Новая функция измерения минимального расстояния между объектами разных цепей позволяет выявить наиболее близко расположенные элементы двух выделенных цепей, и таким образом избежать возможных проблем электромагнитной совместимости за счёт взаимных наводок и скачков импеданса.

На сайте www.eltm.ru можно скачать демоверсию программы.

Топор для радиоинженера

Группа разработчиков из Санкт - Петербурга FreeStyle Team (www. freestyleteam.com) выпустила первую версию своего нового продукта — топологического трассировщика печатных плат TopoR v1.0 for Windows. Ранее группа разработала автотрассировщик FreeStyle Router for DOS, который благодаря оригинальным алгоритмам трассировки завоевал себе должное признание среди разработчиков печатных плат.

На разработку новой версии авторов подтолкнул выход топологического трассировщика Situs, выпущенного летом 2002 года австралийской компанией Altium (www.altium.com), возможности которого оказались не так хороши, как ожидалось.

Первая версия трассировщика TopoR повторяет функциональность FreeStyle, но на платформе Windows. Основное внимание авторы уделили пользовательскому интерфейсу, который был полностью переработан. Сейчас программа демонстрирует чрезвычайно высокую скорость разводки, отличное качество трассировки, сравнимое, а зачастую и превосходящее качественную ручную трассировку, гладкие без изломов проводники и превосходный набор инструментов, дающий возможность сократить сроки разработки электронных устройств в десятки раз.

Сравнительные тесты с программой Specctra компании Cadence (www. specctra.com) позволяют говорить о появлении у неё нового конкурента. Трассировка четырёхслойной цифровой платы, обработка которой с помощью Specctra занимала два дня, с помощью программы TopoR v1.0 была выполнена за 4 часа на двух слоях (!) при втрое меньшем количестве переходных отверстий и почти вдвое меньшей длине проводников.

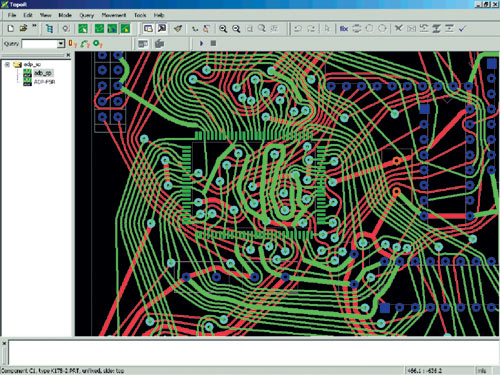

Оригинальный стиль трассировки
Рисунок. Оригинальный стиль трассировки позволяет сократить длины связей и взаимные наводки в соседних проводниках

В ближайших планах разработчиков стоит переход на новый формат обмена данными с системами проектирования печатных плат. Сейчас в программе TopoR используется формат PDIF старых версий системы P-CAD, который не даёт возможность передавать абсолютно всю проектную информацию. Новая версия будет использовать текстовый формат P-CAD 2002 ASCII, который позволит сделать TopoR совместимым с новейшими версиями P-CAD 2002 и Protel DXP. Использование формата DSN программы Specctra оказалось неэффективным из-за невозможности описания в нём дуг произвольного угла.

Параллельно группа FreeStyle Team выпустила программу AuTOP, предназначенную для авторазмещения компонентов на печатных платах с минимизацией суммарной длины связей.

По вопросам приобретения систем, получения их демоверсий и подробной технической информации просим обращаться в офис компании "ЭлекТрейд-М" по телефону (095) 974-1480 или адресу info@eltm.ru.
