В. Харченко, Ю. Юрченко

IOTS-подход: анализ вариантов структур отказоустойчивых бортовых комплексов при использовании электронных компонентов Industry

Исследована возможность применения электронных компонентов INDUSTRY в условиях повышенной радиации. Проведён анализ структур отказоустойчивых бортовых комплексов, показаны преимущества многоярусных HIFT-структур.

Первоначально в сокращенном виде статья опубликована в журнале «Технология и конструирование в электронной аппаратуре» № 2 за 2003 г. По просьбе авторов и с любезного согласия редакции ТКЭА, мы публикуем полный текст статьи.

Электроника в условиях повышенной радиации

При проектировании отказоустойчивых бортовых управляющих и вычислительных комплексов (БК) для летательных аппаратов космического назначения или для других систем критического применения, таких как аппаратура АЭС, сталкиваются с рядом сходных проблем. Это, с одной стороны, повышенные требования к надёжности и жёсткий временной регламент работы системы управления (СУ), а с другой - постоянное воздействие потока частиц высоких энергий. Радиационный фон вызывает локальные изменения в структуре кристаллической решётки электронных компонентов. Происходящее накопление повреждений от воздействия электронов и протонов ограничивают стойкость электронных систем БК. Обратимые эффекты от постоянного воздействия отдельных протонов, электронов или космических лучей могут нарушать работу этих комплексов, в том числе, и необратимо.

Необходимость выполнения задачи управления в течение определённого времени вызвало потребность в специфических подходах при разработке электронных компонентов специально для применения в условиях радиации [1]. Однако, помимо специфических подходов к проектированию электронных компонентов для аппаратуры БК, дополнительно применяются и специальные методы резервирования.

Сегодня выбор элементов для аппаратуры БК представляет особую задачу, прежде всего, для его основной части - компьютерного блока. С одной стороны, наблюдается полное отсутствие конкурентоспособной радиационно-стойкой элементной базы отечественного производства и производства стран СНГ [3,5]. С другой стороны, сокращается номенклатура элементов и снимаются с производства интегральные схемы военного назначения (в том числе, и класса SPACE) в странах дальнего зарубежья как морально устаревшие, дорогостоящие и не пользующиеся спросом. Производимые же элементы, помимо своей весьма высокой стоимости, полностью находятся под контролем их распространения и отсутствуют в свободной продаже.

Возможность применения электронных компонентов широкого использования при понижении стоимости, габаритов и массы аппаратуры БК без ухудшения технических и эксплуатационных показателей, в том числе, показателя надёжности, вызывает несомненный практический интерес. Исследования в этой области иллюстрируют стремление специалистов использовать более дешёвые электронные компоненты при соблюдении мер обеспечения надёжности СУ в целом [18].

Цель статьи - анализ вариантов построения БК и СУ критичного и бизнес-критического применения с использованием электронных компонентов Industry, путей уменьшения их стоимости, увеличения времени эксплуатации и улучшения других показателей без снижения надёжности.

Возможности использования электронных компонентов Industry в системах критичного применения

В последнее время наблюдается интенсивное развитие технологии производства электронных компонентов и стремительное увеличение функциональной номенклатуры БИС, представляющих собой полностью законченные узлы РЭА в коммерческом и индустриальном исполнении с малой стоимостью. Проведённые исследования позволили предложить технологии на основе Commercial-Off-The-Shelf (COTS) [6,7] и Industry-Off-The-Shelf (IOTS) подходов [3,4,9] для жёстких условий эксплуатации при проектировании БК. Такие подходы интересны как с финансовой стороны проекта, так и с учётом возможности использования электронных компонентов, находящихся в неограниченной продаже.

Зависимость уровня радиационной стойкости полупроводниковых ИС от технологии, топологии и качества материалов при изготовлении, предположения о которой сформулированы в [1], подтверждается тестированием [7]. Достижения в технологии производства, а также топологические решения, закладываемые при проектировании и направленные на реализацию механизмов парирования случайных сбоев, позволяют предположить, что БИС широкого применения могут обеспечить необходимый уровень радиационной стойкости даже без специальных мер защиты. Однако, относительно этих компонент отсутствует уверенность в возможности их применения в условиях повышенного радиационного фона.

Исследования по данному направлению, проводимые в последние годы, дают оптимистичные прогнозы [7,10], а необходимость применения в проекте компонентов, не указанных в перечнях тестирования, порождает теоретические гипотезы о возможности расширения этого перечня на аналогичные по технологии производства устройства. Усреднённые параметры стойкости одинаковых по функциональному назначению БИС различных классов исполнения и их показателям относительной стоимости приведены в табл. 1. Сопоставление отношения максимальной общей ионизационной дозы к стоимости и величины стойкости к одиночным сбоям для одинаковых по функциональному назначению БИС различных классов (рис. 1) показывает, что наилучшее соотношение имеют компоненты INDUSTRY для показателя стойкости к сбоям SEL в пределах 40…80 MeV/mg/sm2 [5].

Распределение электронных компонентов по показателям стойкости и стоимости
Рисунок 1. Распределение электронных компонентов по показателям стойкости и стоимости

Таблица 1. Сравнительные характеристики однотипных БИС различных классов исполнения

Класс исполнения Показатель деградации TID кРад. (Si)1 Показатель одиночных сбоев SEL, MeV/mg/sm² Средняя стоимость Cost³
Commercial < 31 < 31 (1)_$
Industry > 301 20…801 (5…10)_$
Military Space > 100² > 40² (30…Ё150)_$

Однако, как отмечалось [6], используя метод "аналогичных устройств", необходимо либо вводить запасы при проектировании БК, либо проводить испытания компонентов производителя и далее использовать продукцию только этого производителя, либо производить испытания модулей из поставляемой партии и далее использовать продукцию только этой партии. Последнее замечание необходимо учитывать при использовании продукции фирм-поставщиков готовых модулей, так как в модулях различных партий выпуска могут быть установлены аналогичные элементы различных производителей. Применение отдельных элементов позволяет более гибко подходить к процессу разработки БК для конечного пользователя по показателям условий эксплуатации, надёжности и стоимости всей СУ.

Заметим также, что тестирование многих электронных компонентов класса Industry в части механических и климатических воздействий проходит по методикам MIL-883, либо аналогичным данному стандарту, а время наработки на отказ у всех классов исполнения составляет не менее десяти лет.

Сопоставляя публикуемые данные результатов испытаний на стойкость, можно предположить правомерность использования компонентов Industry, с учётом выбора оптимальной структуры БК, допустимого времени парирования сбоев, назначения СУ и толщины естественной защиты корпуса прибора, для аппаратуры БК ракетоносителей (РН) и космических аппаратов (КА), а также СУ АЭС.

Аппаратная реализация отказоустойчивых структур БК

Структура БК определяется назначением СУ и должна обеспечивать сохранение работоспособности в условиях одиночных сбоев и отказов. Функционирование аппаратуры БК в условиях обратимых дефектов требует таких решений, которые в течение активного рабочего цикла выполняемой задачи либо обеспечивают парирование сбоев, либо их маскирование и восстановление процесса управления на борту. Полное тестирование и реконфигурация аппаратной части БК может происходить только в течение пассивного цикла выполняемой задачи. Длительность активного рабочего цикла, соотношение его с пассивным и степень риска воздействия внешних факторов на аппаратуру СУ определяет требования при выборе структуры БК и его компонентов с COTS-подходом к проектированию СУ [9,11]. Ниже проанализированы некоторые варианты структур построения БК для различных СУ с применением однокристальных процессорных элементов.

Одноканальные структуры с автоматом контроля и восстановления информации (АКВИ)

БК с таким типом структуры могут быть построены на основе одноканальных процессорных модулей и контроллеров таких фирм, как Advantech, Fastwell или Octagon Systems, неоднократно рекламируемых для космического применения [8]. Простота, модульность, программная РС-совместимость последних позволяют затрачивать малое время для построения СУ на данной основе. Подтверждение работоспособности в жёстких условиях эксплуатации для некоторых типов модулей по стандарту MIL STD-883 в части механических воздействий, время безотказной работы, гарантируемое фирмой-изготовителем - более 100 тыс. часов, а также данные по радиационной стойкости [10] выглядят очень заманчиво при представлении процессорных модулей Industry для использования в БК. Базовая структура процессорного модуля такого типа представлена на рис. 2.

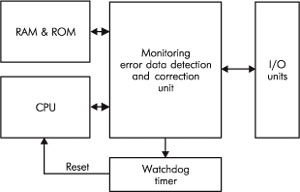

Структурная схема процессорного модуля с АКВИ
Рисунок 2. Структурная схема процессорного модуля с АКВИ

Автоматом контроля здесь может служить сторожевой таймер и система контроля и коррекции кода в ОЗУ. Автомат восстановления информации при сбое возможен при внедрении программных модулей обработки ошибок по алгоритмам, заданным конечным пользователем после рестарта ОС и перегрузки основной программы.

Однако, следует заметить, что в построенных на данном оборудовании СУ не определено время жизни скрытого состояния потенциального сбоя, его местоположение, а также количество и степень опасности каждого из них. Различными программными методами [12] можно достичь оптимального времени обнаружения и парирования сбоя в части области данных ОЗУ. В части области программ ОЗУ РС-совместимость, в сочетании с применением COTS- операционных систем (ОС), накладывают ограничения на возможности обнаружения и парирования сбоев. Реакцией на сбой может служить только уход из программы и рестарт по сторожевому таймеру. Единственно возможное парирование сбоя - перезагрузка COTS- ОС и программ пользователя, которое требует Ё10 секунд потерь в системе управления.

Таким образом, СУ, построенные на основе таких структур, применимы только либо для очень медленно изменяющихся процессов, либо для процессов, которые можно временно приостановить и отложить их выполнение до восстановления работоспособности СУ. Очевидно, что применение таких решений при построении СУ ни для контроллерной и управляющей аппаратуры АЭС, ни для управляющей аппаратуры КА, а тем более РН, недопустимо.

Альтернативным решением в части повышения надёжности одноканальных БК и уменьшения времени жизни скрытого потенциального сбоя является отказ от применения готовых плат модулей, а также COTS-ОС и построение БК на отдельных IOTS-компонентах с полной разработкой программного обеспечения элементов ОС и прикладных задач. Однако такие решения влекут за собой увеличение как сроков готовности проектов, так и объёмов финансирования.

Многоканальные резервированные структуры с холодным и горячим резервом каналов со встроенным АКВИ

В структурах БК такого типа за основу берётся канал контроллерного или процессорного модулей рассмотренного выше типа. Для управления модулями в данной резервированной структуре необходимо введение специального блока контроля и управления реконфигурацией (БКУР). Это может быть либо разработка той же фирмы как, например, модуль резервирования 1785-CHBM фирмы Allen Bradlеy для контроллеров семейства PCL-5, либо уникальная разработка для проектируемой СУ. Такой блок должен функционировать как жёсткий автомат с идеально отработанными алгоритмами управления резервом при всех возможных ситуациях. Структура резервированного БК этого типа представлена на рис. 3.

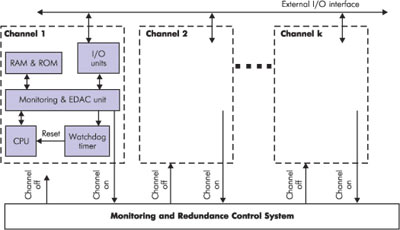

Структурная схема резервированного БК на основе процессорного модуля с АКВИ
Рисунок 3. Структурная схема резервированного БК на основе процессорного модуля с АКВИ

Общий показатель безотказной работы данной структуры БК выше, чем у одноканальной. Однако, следует отметить сильную зависимость общего показателя для БК от показателя безотказной работы собственно БКУР, величина которого должна быть выше, чем показатели для остальных резервированных модулей БК. Программно-алгоритмическое обеспечение каналов БК аналогично одноканальным, так как слежение за работоспособностью частично перекладывается на аппаратуру БКУР. Время жизни скрытого состояния потенциального сбоя в структуре с горячим резервом может быть сведено к нескольким тактам системной задачи СУ и зависит от построения алгоритмов работы канала процессора с БКУР. Для случая с холодным резервом и аналогичными алгоритмами взаимодействия, БКУР может позволить сократить, по сравнению с одноканальной структурой БК, время рестарта управляющей задачи СУ путём подключения резервного канала сразу после отсутствия сигнала нормы от активного канала. В обоих случаях управление передаётся на предварительно протестированный резервный канал, а подозреваемый канал переводится в режим тестирования с последующей маркировкой пригодности. Здесь также существует риск попадания на канал с неисправностью на момент включения [12].

Сочетание IOTS-модулей, COTS-ОС, простота структуры и энергоэкономичность БК с холодным резервированием подводят к мысли о возможном использовании таких структур в длительно необслуживаемых системах с ограниченным энергопотреблением, не связанных с задачами жёсткой временной регламентации управления. Это могут быть системы для малых КА коммерческого назначения, в задачи которых не входит постоянное и точное поддержание ориентации и навигации. Поочерёдные циклы включения-выключения каналов необслуживаемых БК также должны положительно сказаться на длительной эксплуатации аппаратуры в условиях радиации [6,7]. Время разработки и отработки БК с такой структурой сравнимо со временем, затраченным на проектирование аналогичных одноканальных вариантов. При этом следует учесть неизбежную аппаратную избыточность оборудования готовых процессорных модулей, замечания по стойкости, указанные выше, а также необходимость введения дополнительного оборудования сопряжения с БКУР и связанных с этим накладных расходов. Однако, для выполнения задач, связанных с управлением процессами с быстро изменяющимися данными, например, постоянного и точного поддержания ориентации и навигации, необходимо уменьшение времени реакции на сбой или отказ в оборудовании, что влечёт дальнейшее усложнение структуры БК как в аппаратной, так и программной части. Кроме этого, необходимость развития функций БКУР превращает его в самостоятельный процессорный модуль с более жёсткими требованиями по надёжности.

Многоканальные структуры с автоматом межканального обмена, программного контроля и восстановления информации в каналах (АМКВИ)

Введение межканального обмена в структуру БК позволяет повысить достоверность истинной работы каналов БК и сократить до пределов такта задачи время обнаружения сбоя в одном из каналов БК. Предложено множество вариантов построения структуры с АМКВИ: SIFT [13], MAFT [14], FTPP [15], Delta-4 [16] и др. [8,9,17,18], где за аппаратную основу взято 2 и более идентичных процессорных модулей с коммуникационным оборудованием для организации межканального интерфейса (рис. 4).

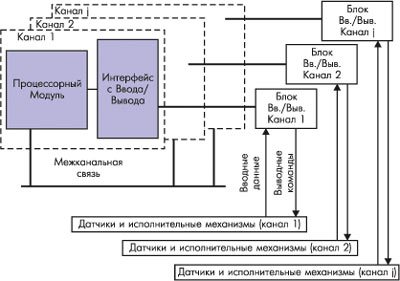

Структурная схема БК с АМКВИ
Рисунок 4. Структурная схема БК с АМКВИ

Общая особенность таких БК состоит в практически полном переложении на ПО функций поддержания отказоустойчивости как БК, так и всей СУ. Теоретический показатель надёжности оборудования высок, но работоспособность БК на практике начинает зависеть от правильности алгоритмов парирования сбоев и отказов, их программной реализации и глубины отработки на стендовом оборудовании. БК с такой структурой требуют выделения в такте задачи, кроме времени на самотестирование оборудования канала, дополнительных временных "щелей" (рис. 5) для организации межканального обмена оперативными данными входной информации, данных вычислений, результатов самотестирования и обработки полученной информации [9].

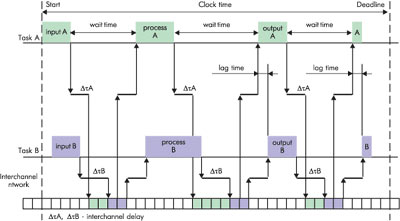

Распределение загрузки такта задачи управления в БК с АМКВИ
Рисунок 5. Распределение загрузки такта задачи управления в БК с АМКВИ

Уменьшение в такте управления времени на выполнение прикладной задачи влечёт необходимость соответствующего повышения производительности процессорных модулей для покрытия вынужденных простоев и обслуживания задачи поддержания истинной работы БК, что сказывается на энергопотреблении и тепловыделении [5]. Величина временных "щелей" зависит от количества информации и пропускной способности интерфейса межканального обмена [9]. Оптимальное распределение времени в такте достигается применением высокоскоростных сетевых интерфейсов и определением минимального объёма передаваемых данных, применением особого распределения времён в загрузке такта [17]. Такие решения применимы в БК СУ с достаточно простыми алгоритмами управления и тактом малой загрузки прикладной задачей. В качестве канального процессорного модуля здесь допустимо применение одноплатных компьютеров с интегрированным модулем связи Ethernet фирм Octagon Systems или Advantech. Также интересен в этом плане модуль на интегрированных контроллерах со встроенными высокоскоростными интерфейсами ввода/вывода (например Intel 80386ЕХ).

Однако, при реализации сложных задач управления с большим объёмом обрабатываемой информации и требуемой длительностью такта системного времени менее 100 мс, возрастает потребность в повышении вычислительной мощности процессора. При этом наблюдается недостаточная пропускная способность как системной магистрали однопроцессорных модулей, так и магистрали межканальной связи. Кроме этого, требуется разделение функций управления и обеспечения надёжности БК, что решается установкой дополнительного коммуникационно-контролирующего процессора (например, как в аппаратуре СУ ориентации и навигации КА или в контроллере SC300E фирмы ABB August Ltd). Такое построение БК представлено на рис. 6.

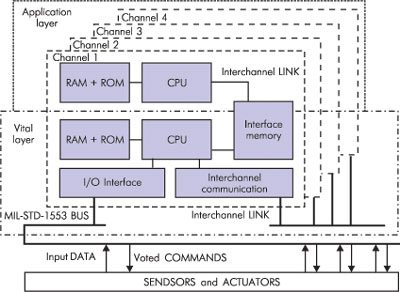

Структурная схема БК с АМКВИ на основе двухпроцессорных канальных модулей
Рисунок 6. Структурная схема БК с АМКВИ на основе двухпроцессорных канальных модулей

Особенность БК такой структуры состоит в двухуровневом построении аппаратуры и программ [14]. Задача управления исполняется в процессоре приложения, а функции поддержания жизнеобеспечения БК переложены на коммуникационно-контролирующий процессор, осуществляющий межканальный обмен и контроль истинности работы приложений своего канала по результатам работы остальных каналов. Разделение функций позволяет снизить загруженность тактов как для задачи прикладного приложения, так и для задачи контроля и обеспечения отказоустойчивости. При этом появляется возможность понизить скорость межканального обмена и произвести более глубокий анализ поступающей и выдаваемой информации.

Одно из преимуществ такого построения БК заключается в возможности применения простого ПО одноканальных и резервированных структур для прикладной задачи СУ, заплатив за это дополнительной аппаратурой в каждом из каналов и сопутствующими накладными расходами. Другим преимуществом является автономность отработанного разработчиком БК межканального поддержания отказоустойчивости от конечного пользователя и, таким образом, исключение привнесения ошибок ПО в процедуры межканального обмена. Такой подход возможен при наращивании вычислительной мощности разработанных и находящихся в эксплуатации СУ АЭС одноуровневых БК с АМКВИ.

Основными проблемами при построении таких структур становятся синхронизация процессов в каналах и поддержание планирования межканальной передачи информации [9,15]. Частично решение этих проблем предлагается на программно-аппаратном уровне. В структуре Delta-4 [16] синхронизация пары процессоров обеспечивается единством таймеров службы времени (рис. 7), в QPR-архитектуре - перекрёстными связями с периферийным оборудованием (рис. 8), в контроллере SC300E фирмы ABB и микроконтроллере для космических применений [18] - аппаратным мажоритированием входной и выходной информации.

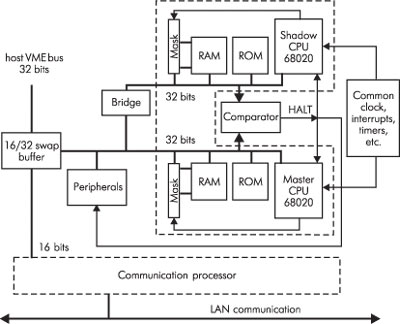

Структурная схема базового процессорного модуля Delta-4
Рисунок 7. Структурная схема базового процессорного модуля Delta-4<

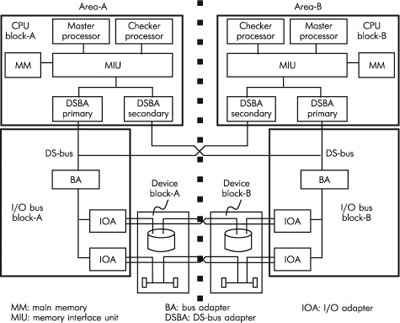

Структурная схема QPR-БК с перекрёстными связями
Рисунок 8. Структурная схема QPR-БК с перекрёстными связями

Многоканальные структуры с аппаратным мажоритированием входной и выходной информации каналов (I/O-HIFT)

Аппаратные решения синхронизации в каналах путём межканального мажоритирования входной информации частично упрощают программную задачу межканального планирования процессов. К таким решениям был проявлен интерес [18], но при этом реализация проектов БК с данной структурой вызывает необходимость проектирования уникального межканального оборудования. При этом такие решения позволяют повысить надёжность всей СУ, так как узел мажоритирования между БК и периферийным оборудованием превращает надёжностную структуру СУ из одноярусной в, как минимум, двухъярусную с возможностью наращивания ярусов по периферийному оборудованию УВВ (рис. 9).

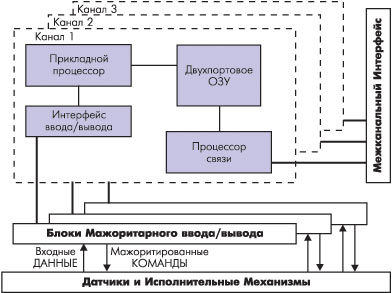

Структура БК SIFT-CPU-HIFT-I/O
Рисунок 9. Структура БК SIFT-CPU-HIFT-I/O

Необходимо заметить, что в данной структуре БК отсутствуют потери времени на программное мажоритирование входной и выходной информации, а также становится возможной реализация быстрого аппаратного межканального сравнения информации. Время жизни скрытого состояния потенциального сбоя в каналах СУ на срезе БК-УВВ составит два-три такта задачи СУ [12]. Показатели надёжности и, особеннно, продолжительности латентного периода (времени продолжительности жизни скрытого состояния) потенциального сбоя в такой структуре гораздо лучше по сравнению с ранее рассмотренными.

Однако, проектирование СУ такой структуры влечёт за собой сложность применения готовых IOTS-процессорных модулей и необходимость разработки и изготовления дополнительного специфического оборудования. Кроме этого, неизбежно возникают сложности синхронизации сопряжения аппаратного мажоритирования вследствие асинхронизма поступления сигналов на мажоритарный элемент и с учётом возможности программной синхронизации процессоров каналов БК, что может приводить к потерям времени при каждой выдаче информации в УВВ.

Интересное предложение по отказоустойчивости I/O HIFT БК предложено в [2]. Структурная схема соединения процессорных узлов (а) и архитектура единичного узла (б) представлены на рис. 10.

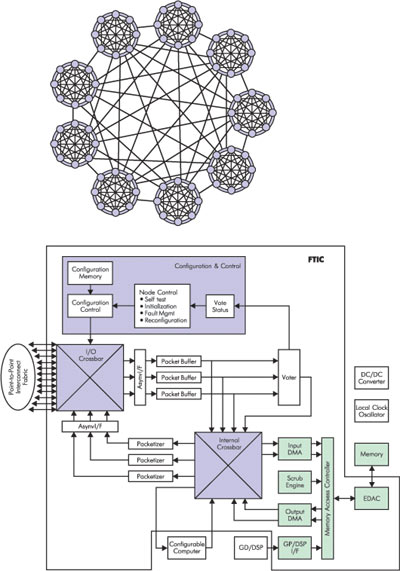

БК на сигнальных процессорах с HPPS структурой узлов (а) и единичного узла (б)
Рисунок 10. БК на сигнальных процессорах с HPPS структурой узлов (а) и единичного узла (б)

В этой структуре БК решение вопросов отказоустойчивости состоит в аппаратном мажоритировании магистрали межканального обмена и циклической передаче каналами DMA предварительно программно подготовленной информации вычислительного процесса и состояния аппаратуры в каждом из каналов. Это сочетание программно и аппаратно поддерживаемой отказоустойчивости для высокопроизводительных однокристальных сигнальных процессоров должно обеспечить малые временные потери на обнаружение возможных сбоев и отказов. Однако, проблема синхронизации такого количества процессоров в [2] не рассматривается, возможно, из-за специфической архитектуры сигнальных процессоров, что для других классов процессоров неприемлемо.

БК с I/O-HIFT построением в структуре надёжности представляют одноярусную структуру, и повышение показателя надёжности возможно только путём наращивания количества каналов аппаратуры. Это ведёт к соответствующим накладным расходам в СУ с сохранением самотестирования и обеспечения отказоустойчивости программными средствами. Кроме того, в таких структурах БК существуют сложности применения готовых IOTS-процессорных модулей и требуется разработка элементов БК на отдельных компонентах.

При наличии перспективы проектирования БК и собственных разработок на IOTS-компонентах, вследствие опасений при применении готовых процессорных модулей, о которых идёт речь в [19], необходимо рассмотреть структуры БК на однокристальных процессорах и микроконтроллерах, предложенные в [3-5,18,20].

Многоканальные многоярусные структуры с аппаратным мажоритированием сигналов каждого функционального узла БК (ML-HIFT)

В отличие от одноярусных БК, где мажоритирование информации осуществлялось (программно и аппаратно) только на входных и выходных сигналах, в многоярусной структуре БК аппаратному межканальному мажоритированию подвергаются все основные магистральные сигналы процессора, памяти, блока сопряжения с УВВ и т.п., чем достигается парирование сбоев и отказов в каждом из основных функциональных узлов БК. Типовая структура ML-HIFT БК представлена на рис. 11.

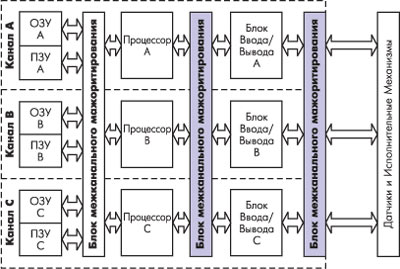

Структура ML-HIFT БК
Рисунок 11. Структура ML-HIFT БК

В данной структуре на каждый функциональный блок поступает информация, выбранная по принципу 2 выхода из 3-х. Этим достигается снижение влияния возникшего локального сбоя или отказа на работу остального оборудования. Даже грубая оценка показывает, что ML-HIFT БК без адаптации структуры сохранит своё функционирование и без приостановок процесса управления закончит задачу управления, находящуюся на активной фазе выполнения, при одном сбое или отказе в ярусе каждого из каналов (рис. 12). Для ранее рассматриваемых структур при одинаковом количестве каналов аналогичное распределение возникших сбоев или отказов оборудования в соответствующих блоках и каналах БК приведёт к:

  • необходимости приостановки процесса управления, реконфигурации на рабочий канал и быстрому истощению запасов резервного оборудования [9] (сбои),
  • полной потере работоспособности БК (отказы),

что отсутствует в рассматриваемой структуре.

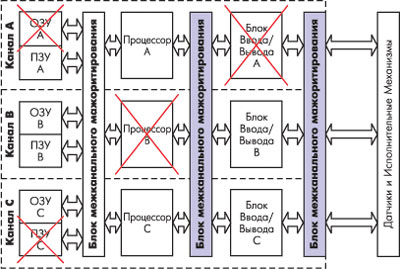

Возможное накопление отказов блоков в ML-HIFT БК, не приводящее к приостановке задачи процесса управления
Рисунок 12. Возможное накопление отказов блоков в ML-HIFT БК, не приводящее к приостановке задачи процесса управления

Применение многоярусного магистрального мажоритирования позволяет аппаратно фиксировать, локализовать и парировать возникающие сбои не далее, как к следующему циклу процессорной шины, а к концу такта задачи - иметь чёткую карту работоспособного состояния как БК, так и комплекса аппаратуры СУ [5]. Такая высокая скорость обнаружения и парирования отказов, с учётом опасений, касающихся применения в системах управления цифровой обработки и применения элементов дальнего зарубежья [20], позволяет рекомендовать данную структуру БК для применения в необслуживаемых СУ с задачами, требующими очень жёсткого регламента времени с тактом до единиц миллисекунд. Потребителями таких БК могут быть также СУ жёсткого регламента времени с высокой длительностью активной фазы задачи управления, где недопустима ни приостановка процесса управления, ни потеря информации за предыдущий период, как РН высокоточного выведения КА и космические транспортные челноки с функцией автоматической стыковки типа Hermes.

Показатели по массе, габаритам, стоимости для структуры ML-HIFT сравнимы по значению с показателями для БК с АМКВИ и I/O-HIFT аналогичной канальности. Показатели надёжности такого БК можно повышать (и создавать её требуемый запас), либо увеличивая число ярусов мажоритирования оборудования, либо применяя методы адаптивного мажоритирования [3,4], что не приводит к увеличению числа каналов БК и росту сопутствующих накладных расходов, отмеченных в [5]. Отношение прикладной вычислительной производительности к потреблению для данной структуры БК лучше, по сравнению с АМКВИ-структурами [5]. Очень важно заметить, что в БК с такой структурой применимо ПО одноканальной структуры, а также возможно применение COTS-операционных систем при условии сохранения компьютерной архитектуры оборудования [3,21], так как обеспечение надёжности происходит на аппаратном уровне.

Однако при проектировании ML-HIFT БК существует необходимость в жёсткой аппаратной синхронизации работы однокристальных процессоров или микроконтроллеров в каналах, что реально достигнуто в [3-5,20].

Сравнительный анализ вариантов структур БК

Целесообразность использования в проекте БК СУ структуры из какой-либо группы определяется учётом интегральных показателей - радиационной стойкости, отказоустойчивости, стоимости, массы, габаритов, энергопотребления и прочих характеристик. Для детальной оценки целесообразности применения каждой из выше описанных структур к рассмотрению представлены БК, построенные на однотипных элементах. Для каждой из структур рассчитаны ключевые параметры, принимая во внимание замечание [5] о том, что структуры БК с преимущественно программным обеспечением отказоустойчивости, по сравнению с одноканальными структурами и структурами с преимущественно аппаратным обеспечением отказоустойчивости, требуют повышения вычислительной мощности процессора пропорционально времени в такте, выделенному для служебного пользования и достаточному для обеспечения задачи истинности работы (рис. 5).

Полученные данные о характеристиках структур БК приведены в табл. 2. В качестве канальной основы взят базовый набор БИС для одноканального БК с АКВИ. Для реализации специфических блоков предложены БИС программируемой логики с ёмкостью кристалла в 8000…25000 эквивалентных вентилей. Вычисления проведены укрупнённо, принимая в качестве единицы измерения одну БИС при минимальном количестве необходимых для реализации структуры БК блоков. Прогноз затрат времени составлен по результатам анализа времени обнаружения скрытого сбоя или отказа в аппаратуре БК [12] для случая истинности работы оборудования аппарата контроля и восстановления информации. Показатель производительности прикладной задачи учитывает время, отводимое только для выполнения системной задачи управления.

Таблица 2. Сравнительные характеристики БК различных структур на однотипных БИС

Структура типовой каналь ности Количе ство кана лов/ процес соров Приведенные на БК масса/ габариты/ стоимость Способ обеспечения отказоустой- чивости Минимальное количество тактов времени жизни скрытого сбоя Прогнозированное кол-во затраченных тактов на восстановление после одного отказа Приведенная производительность прикладной задачи Мощность потребления типовой структуры БК
1-кан. АКВИ 1/1 1,0/1,0/1,0 Аппаратно- программный 1…4   0,9 1
2-кан. АКВИ 2/2 2,7/2,6/2,8 Аппаратно- программный 1…4 > 100
>8000*
0,9 2,3
1,3*
3-кан. 1 проц. АМКВИ 3/3 3,0/3,0/3,0 Програм мный 1…3 9…24 0,5 3
4-кан. 2 проц. АМКВИ 4/8 10,8/11,2/11 Програм мный 1…2 4…24 0,8 10
2-кан. Delta-4 2/4 3,6/3,5/3,7 Аппаратно- программный 0…2 2…8 0,7 5
2-кан. QPR-БК 2/4 4,2/4,1/4,3 Аппаратно- программный 1…2 2…8 0,7 5
3-кан. SIFT-CPU- HIFT-I/O 3/6 6,8/7,0/7,5 Программно- аппаратный 1…3 2…6 0,85 7
9-кан. HPPS 9/9 10/12/11 Аппарат ный 0…6 1…9 0,95 9
3-кан. ML-HIFT 3/3 3,4/3,3/3,5 Аппарат ный 0…1 0…3 1,0 3,3

Анализ полученных результатов показывает, на первый взгляд, явную невыгодность многоканальных структур БК c четырьмя и более каналами, особенно по стоимости, мощности потребления, массе и габаритам.

Видимое преимущество однопроцессорных БК дублированной структуры, особенно с холодным резервом, по показателям мощности потребления, массы, габаритам и стоимости, компенсировано очевидным отставанием по показателю времени восстановления работоспособности, особенно при отказе, что накладывает серьёзные ограничения на применение структур такого типа в СУ с требованием поддержания непрерывности процесса управления. Условию максимальной скорости парирования сбоев и отказов и поддержания непрерывности процесса управления наиболее всего удовлетворяют БК с полностью аппаратным способом поддержания отказоустойчивости, особенно ML-HIFT структуры. Последняя также имеет максимальный показатель по производительности для прикладной задачи СУ.

Анализируя структуры БК, для большего удобства введём следующие показатели через усреднение накладных расходов для БК:

  • отношение производительности БК к мощности энергопотребления типовой структуры как показатель эффективности использования потребляемой мощности;
  • приведенные к одному каналу основные показатели габаритов, массы, стоимости и т.п.

Полученные характеристики структур БК по этим показателям представлены в табл. 3. Лучший показатель эффективности использования потребляемой мощности наблюдается в двухканальной АКВИ-структуре, особенно с холодным резервированием, что отмечается как в характеристике для канала, так и для всей структуры. БК со структурой такого типа применимы в СУ, где требование минимальности энергопотребления является одним из основных, при этом не предъявляется жёстких требований к регламенту обеспечения управления в реальном времени. При необходимости создания запаса избыточности в необслуживаемых СУ, таких как КА, перспективной может оказаться многоканальная структура АКВИ с холодным резервированием.

Таблица 3. Сравнительные характеристики приведенных показателей БК

Структура типовой каналь ности Эффектив- ность использо- вания потребля- емой мощ- ности типовой структуры БК Эффектив- ность использо- вания потребля- емой мощ- ности БК, приведенная на один канал Приве- денные на канал масса/ габариты Приве- денная на канал потреб- ляемая мощность Приве- денная стоимость одного канала
2-кан. АКВИ 0,39 (0,69*) 1,95 (3,45*) 1,4/1,3 1,15 (0,65*) 1,4
3-кан. 1проц. АМКВИ 0,13 0,43 1,0/1,0 1,33 1,0
4-кан. 2проц. АМКВИ 0,08 0,2 2,7/2,8 2,5 2,7
2-кан. Delta-4 0,14 0,7 1,8/1,7 2,5 1,8
2-кан. QPR-БК 0,14 0,7 2,1/2,0 2,5 2,2
3-кан. SIFT-CPU-HIFT-I/O 0,12 0,4 2,2/2,3 2,33 2,5
9-кан. HPPS 0,11 0,12 1,1/1,3 1 1,2
3-кан. ML-HIFT 0,3 1 1,1/1,1 1,1 1,2

*) показатель для "холодного" резерва.

Достаточно высокий показатель эффективности также имеет ML-HIFT-структура, а повышение требования к жёсткости регламента реального времени и необходимости парирования сбоя или отказа "на лету" делает ML-HIFT-структуру лидером среди структур БК с горячим резервированием для необслуживаемых СУ с задачами навигационного типа.

Низкие показатели эффективности 3-х и более канальных БК скрывают запас резервирования, который создаёт возможность более длительного истощения избыточности [9], что желательно при использовании COTS- и IOTS-компонент. Кроме этого, в обслуживаемых СУ такой подход позволяет производить замену канала БК с наличием отказов на исправный в более мягком режиме [14] без приостановки процесса управления и с меньшей вероятностью возникновения программно-аппаратного сбоя в СУ.

Следует заметить, что рассмотренные структуры, при использовании однотипных компонентов, имеют различный расчётный показатель надёжности, который может либо ограничить возможность применения этой структуры БК, либо потребовать внести изменения в проект БК впоследствии, для обеспечения необходимого показателя, что неизбежно увеличит накладные расходы как в технической, так и в финансовой части последующего образца БК. Необходимо дополнительно отметить, что общий показатель надёжности структуры БК сильно зависит от местоположения дефекта. Так, сбой или отказ в аппаратуре БКУР двухканальной структуры может сначала выключить основной, а затем и резервный каналы даже без объективной информации об отказах или сбоях в каком-либо канале. Для 3-х и более канальных структур с межканальными связями сбой или отказ в аппаратуре межканального обмена одного из каналов парируется за счёт сопоставления данных разных каналов. Как следует из анализа данных, приведённых в табл. 4, наибольшее количество допустимых полных отказов блоков в любой части оборудования позволяет парировать структура ML-HIFT, реализующая возможность накопления отказов и адаптации путём перестройки ярусов в одноканальную конфигурацию.

Таблица 4. Характеристики БК по допустимым отказам

Структура типовой канальности Допустимые отказы в аппаратуре каналов БК Максимально допустимые отказы в аппаратуре обеспечения отказоустойчивости
2-кан. АКВИ 1 отказ: процессора или памяти или канала ввода/вывода основного процессора Не допустим никакой отказ
3-кан. 1 проц. АМКВИ 2 отказа: процессор в одном канале и какой-либо из блоков в другом Отказ в межканальной связи с одним из каналов
4-кан. 2 проц. АМКВИ 4 отказа: отказ любого блока на прикладном уровне в 3-х каналах и отказ любого блока на жизненном уровне в одном канале Отказы в межканальной связи с двумя каналами или любого блока жизненного уровня в двух из четырёх каналов
2-кан. Delta-4 2 отказа: отказ любого по одному на каждый канал из пары подканалов Отказ общего оборудования пары подканалов или отказ в межканальной связи
2-кан. QPR-БК 2 отказа: процессор в одном канале и какой-либо из блоков в другом Отказ в перекрёстных связях
3-кан. SIFT-CPU-HIFT-I/O 2 отказа: один в оборудовании процессоров или памяти одного из каналов, второй - в оборудовании ввода/вывода Отказ в межканальной связи с одним из каналов или любого блока жизненного уровня, один отказ на канал в мажоритарном элементе канала
9-кан. HPPS 5 отказов в 5 каналах Отказы в межканальной связи с пятью каналами
3-кан. ML-HIFT (без реконфи- гурации) N отказов: по одному из отказов на канал в каждом из N ярусов мажоритирования По одному отказу на канал в каждом из N мажоритаров каждого канала
3-кан. ML-HIFT (с реконфи- гурацией) 2N отказов: по два отказа в каждом из N ярусов в трёх каналах По одному отказу на канал в каждом из N мажоритаров каждого канала

Выводы

  • IOTS-подход, основанный на использовании электронных компонентов Industry при реализации компьютерных систем для критических и бизнескритических приложений, является частью более общего COTS-подхода. Анализ характеристик достигаемых технически по надёжности (отказоустойчивости), показывает возможность и экономическую целесообразность использования IOTS-компонент в бортовых компьютерах, функционирующих в тяжёлых условиях агрессивной внешней среды и повышенной радиации.
  • В рамках IOTS-подхода применение элементов с негарантированным уровнем радиационной стойкости обязывает вводить надёжностную компенсацию за счёт глубоко резервированных структур. Применение HIFT-структур БК позволяет сочетать щадящий режим работы элементов [5] и обеспечивать высокий показатель надёжности многоярусной мажоритарной структуры с адаптацией, что компенсирует потери безотказности аппаратной поддержкой функций АМКВИ.
  • Анализ показателей множества рассмотренных отказоустойчивых структур БК позволяет найти оптимальный вариант на этом множестве с учётом желаемого запаса по различным показателям надёжности и стойкости и минимума стоимости при использовании электронных компонентов Industry.
  • Проекты отказоустойчивых БК космического назначения являются хорошей иллюстрацией взаимной "миграции" и интеграции аппаратных, программных средств и технологий, разрабатываемых для коммерческих и критических приложений в рамках подходов IOTS (COTS) и CrOTS (Critical-Off-The-Shelf).

Литература

  1. Кернс Ш.Э., Шейфер Б.Д. Разработка радиационно стойких ИС космического назначения: oбзор подходов // ТИИЭР. 1988. № 11. Т. 76. С. 75–125.
  2. Prager K., Vahey M., Farwell W., Whitney J., Lieb J. A fault tolerant signal processing computer // Dependable Systems and Networks, 2000. DSN 2000. Proceedings International Conference on. 2000. P. 169–174.
  3. Байда Н.К., Кривоносов А.И., Лысенко И.В., Харченко В.С., Юрченко Ю.Б. Эволюция отказоустойчивых БЦВК и направления их развития на однокристальных микро-ЭВМ // Системи обробки ЁнформацЁї, ХаркЁв: НАНУ, ПАНМ, ХВУ, 2001. Вип. 4(14). С. 217–225.
  4. Кривоносов А.И., Байда Н.К., Кулаков А.А, Благодарный Н.П., Харченко В.С. Структурно-алгоритмическая организация и модели надёжности мажоритарно-резервированных систем // КосмЁчна наука Ё технологЁя, 1995. № 1. С. 69–77.
  5. Харченко В.С., Юрченко Ю.Б., Байда Н.К. Реализация проектов отказоустойчивых бортовых компьютеров космических аппаратов с использованием электронных компонент INDUSTRY // Технология приборостроения № 1, 2002. С. 74–80.
  6. LaBel K.A., Gates M.M, Moran A.K. и др. Commercial Microelectronics Technologies for Applications in the Satellite Radiation Environment. http://radhome.gsfc.nasa.gov/radhome/papers/aspen.htm.
  7. Howard J., Webb E., LaBel K. и др. Synopsys V1.3 Proton Dose and Single Event Effects Testing of the Intel Pentium III (P3) and AMD K7 Microprocessoes. http://radhome.gsfc.nasa. gov/radhome/papers/i062100.pdf.
  8. Тяпченко Ю., Безроднов В. ПЭВМ на борту пилотируемого космического аппарата // СТА, 1997. № 1. С. 34–37.
  9. Powell D., Arlat J., Beus-Dukic L. и. др. GUARDS: a generic upgradable architecture for real-time dependable systems // Parallel and Distributed Systems. IEEE Transactions on. Vol. 10. Issue 6. June 1999. P. 580–599.
  10. O`Bryan M.V., LaBel K.A., Reed R.A. и др. Radiation Damage and Single Event Effect Results for Candidate Spacecraft Electronics. http://radhome.gsfc.nasa.gov/ radhome/papers/nsrec01_W15.pdf... W21.pdf.
  11. Scott J.A., Preckshot G.G., Gallagher J.M. Using Commercial-Off-The-Shelf(COTS) Software in High-Consequence Safety Systems // Lawrence Livermore National Laboratory, UCRL-122246, 1995.
  12. Hagbae Kim, Kang G. Shin Evaluation of Fault Tolerance Latency from Real-Time Application`s Perspectives // IEEE Transactions on computers, January 2000. Vol. 49. № 1. P. 55–64.
  13. Melliar-Smith P.M. and Schwartz R.L. Formal Specification and Mechanical Verification of SIFT // A Fault-Tolerant Flight Control System, IEEE Trans. Computers, July 1982. Vol. 31. № 7. P. 616–630.
  14. Kieckhafer R.M., Walter C.J., Finn A.M. and Thambidurai P.M. The MAFT Architecture for Distributed Fault Tolerance // IEEE Trans. Computers, Apr. 1988. Vol. 37. № 4. P. 398–405.
  15. Harper R.E. and Lala J.H. Fault-Tolerant Parallel Processor // Guidance, Control and Dynamics, May-June 1990. Vol. 14. № 3. P. 554–563.
  16. Powell D. Distributed Fault-Tolerance–Lessons from Delta-4 // IEEE Micro, Feb. 1994. Vol. 14. № 1. P. 36–47.
  17. Афонин В.В., Лисейкин В.А., Милютин В.В., Зиновьев В.Л., Московский А.Н. Синхронизация каналов троированных каналов ПЛК жёсткого РВ // Промышленные АСУ и контроллеры, 2001. № 6. С. 58–60.
  18. Caldwell D.W., Rennels D.A. FTSM: A Fault-Tolerant Spaceborne Microcontroller // Department of Computer Science. 4731 Boelter Hall University of California. Los Angeles. CA 90024. http://www.chillarege. com/fastabstracts/ftcs98/382.html.
  19. Бурцев В. Возможности использования зарубежной элементной базы в системах военного применения // Живая электроника России, 2002. С. 33–36.
  20. Харченко В.С., Юрченко Ю.Б. Повышение отказоустойчивости систем управления на основе мажоритированных вычислительных комплексов с аппаратной синхронизацией // Інформацфйно-керуючЁ системи на залЁзничному транспортЁ. 2001. № 4. С. 122–123.
