И. Фурман, Е. Звонарев

Скоростные интерфейсы LVDS и M-LVDS

Разрядность и быстродействие контроллеров, процессоров и изделий на их основе постоянно возрастают. Производительность всей системы сильно зависит от скорости обмена данными между устройствами. В последнее время для этого всё чаще используют высокоскоростные интерфейсы LVDS (Low-Voltage Differential Signaling или дифференциальный метод передачи с использованием сигналов низкого уровня) и M-LVDS (Multipoint-LVDS или многоточечный двунаправленный способ обмена информацией). Они позволяют организовать сверхскоростной обмен между микросхемами на печатной плате, а также эффективное взаимодействие между блоками и стойками. На передающей стороне параллельный код преобразуется в последовательный. На принимающей - выполняется обратное преобразование информации. Такой способ обмена позволяет существенно уменьшить количество соединительных проводников, сократить габариты разъемов при увеличении надежности и уменьшении стоимости всего комплекса.

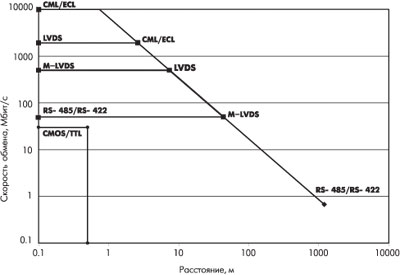

На рис. 1 показаны соотношения скорости обмена и допустимого расстояния для разных интерфейсов. Обратите внимание, что масштаб по осям логарифмический! Из рис. 1 очень хорошо видно, что каждый тип интерфейса имеет свою нишу и предназначен для определенных областей применения. Основное назначение любого последовательного интерфейса - "сворачивание" параллельного кода в скоростной последовательный канал и "разворачивание" последовательного кода в параллельный на приемной стороне.

Соотношения между скоростью обмена и расстоянием для разных интерфейсов
Рисунок 1. Соотношения между скоростью обмена и расстоянием для разных интерфейсов

При расстояниях до 30 м и скоростях передачи менее 50 Мбит/с обычно используют интерфейсы стандартов TIA/EIA-422 (RS-422, multidrop) и TIA/EIA-485 (RS-485, multipoint). Выходные дифференциальные сигналы высокого уров-ня, чувствительные приемники и работоспособность при уровнях помех до 7 В - их положительные качества для обеспечения эффективного обмена данными между удаленным оборудованием. Для скоростей передачи более 50 Мбит/с или в устройствах, где очень важно низкое потребление энергии, применяют интерфейсы LVDS или M-LVDS. Передача и прием со скоростью около 10 Гбит/с обеспечивается эмиттерно-связанной логикой (ECL - emitter-coupled logic) или положительной эмиттерно-связанной логикой (PECL - positive ECL). Однако такая высокая скорость обмена достигается за счет увеличения стоимости при сильном росте потребляемой мощности.

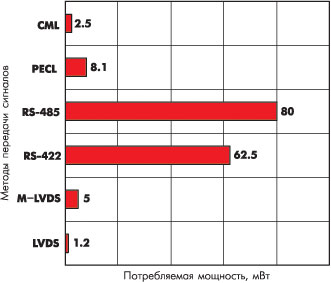

Немаловажным параметром является экономичность каждого типа интерфейса. На рис. 2 показана диаграмма потребления мощности некоторыми интерфейсами и типами логики. Стоит отметить, что LVDS и M-LVDS занимают лидирующие позиции по этому параметру. Вдобавок к этому, только что отмеченные интерфейсы работоспособны при самых низких питающих напряжениях среди показанных на рис. 2.

Сравнение потребляемой мощности для разных способов передачи и приема данных
Рисунок 2. Сравнение потребляемой мощности для разных способов передачи и приема данных

Благодаря токовому выходу оконечного каскада (рис. 3), потребляемая мощность LVDS и M-LVDS практически не зависит от скорости передачи информации.

Структурная схема выходного каскада LVDS
Рисунок 3. Структурная схема выходного каскада LVDS (токовый выход)

Эти положительные особенности особенно важны для автономных и портативных устройств. Сигналы низкого уровня и дифференциальная схема передачи существенно облегчают решение проблемы электромагнитной совместимости, что добавляет очки в копилку положительных качеств рассматриваемых интерфейсов LVDS и M-LVDS.

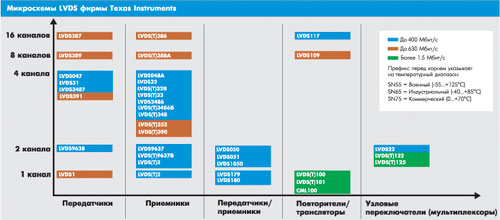

На рис. 4 показан обзор микросхем интерфейсов LVDS фирмы Texas Instruments. Некоторые из них позволяют получить скорость обмена до 2 Мбит/c. Но как для спортивного скоростного автомобиля требуется специальная трасса, так и для достижения сверхвысоких скоростей обмена данными необходим тщательный подход к проектированию всего тракта передачи и приема.

Интерфейсы LVDS фирмы Texas Instruments
Рисунок 4. Интерфейсы LVDS фирмы Texas Instruments

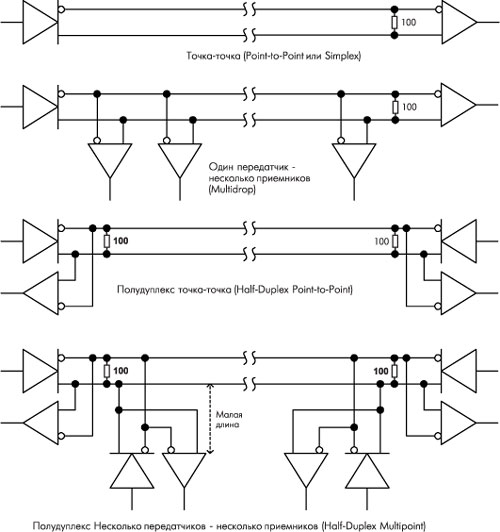

На рис. 5 показаны возможные способы обмена между устройствами. Simplex (точка-точка) позволяет передавать информацию только в одну сторону и только одному приемнику. На приемной стороне тракта передачи обязательно наличие согласующего резистора (терминатора). Вариант Multidrop содержит в своем составе один передатчик и несколько приемников (каждый из них располагается рядом с основной линией передачи). И в этом случае необходимо наличие только одного резистора для устранения отраженных сигналов.

Варианты обмена информацией - от Simplex до Multipoint
Рисунок 5. Варианты обмена информацией - от Simplex до Multipoint

Полудуплекс позволяет организовать двухсторонний обмен данными, но с разделением во времени, то есть в любой момент времени передача информации может происходить только в одном направлении (отсюда и приставка полу-). При полудуплексе точка-точка обмен происходит только между двумя устройствами. При многоточечном полудуплексе (Multipoint) двухсторонний обмен возможен между любыми устройствами, но опять же с условием временного разделения потоков информации. В этом случае терминальные резисторы должны быть установлены на обеих сторонах основного канала передачи и приема (рис. 5).

Интерфейсы LVDS (один передатчик - несколько приемников, стандарт TIA/EIA-644) не позволяют напрямую организовать двунаправленный многоточечный обмен, как это возможно с помощью интерфейсов RS-485 (стандарт TIA/EIA-485). Для создания многоточечного полудуплексного режима "Несколько передатчиков - несколько приемников на одной шине" фирмами Texas Instruments и National Semiconductor был создан многоточечный интерфейс M-LVDS (стандарт TIA/EIA-899-2001), с помощью которого возможен двухсторонний обмен данными (Half-Duplex Multipoint - многоточечный полудуплекс). M-LVDS - это высокоскоростной экономичный многоточечный RS-485, позволяющий создать сеть, включающую в себя до 32 узлов со скоростью обмена до 500 Мбит/c.

На рис. 5 представлены микросхемы M-LVDS и LVDM интерфейсов Texas Instruments.

Интерфейсные микросхемы LVDM имеют в два раза более мощный токовый выход. Это необходимо при работе на линию с двумя согласующими резисторами (полудуплексный обмен). Эти приборы были специально разработаны для создания скоростной шинной архитектуры M-LVDS. У фирмы National Semiconductor подобные микросхемы называются BusLVDS или BLVDS. Для LVDM и BusLVDS выходной ток лежит в пределах от 8 до 10 мА. Для M-LVDS - около 11 мА.

В номенклатуре Texas Instruments есть и LVDT-интерфейсы. Наличие буквы "Т" говорит о том, что внутри микросхемы имеется встроенный согласующий резистор (терминатор) сопротивлением около 100 Ом. Следует учесть, что LVDT-микросхемы можно устанавливать только на оконечных (основных) узлах основного тракта, так как на промежуточных узлах согласующие резисторы не нужны.

В табл. 1 приведены основные типы микросхем для шинной архитектуры M-LVDS.

Таблица 1. Интерфейсы M-LVDS / LVDM фирмы Texas Instruments

Наимено вание Функцио нальное назначение Tx* Rx** Входной сигнал Выходной сигнал Ско рость, Мбит/c Tx_tpd тип., нс Rx_tpd тип., нс Icc макс., мА ESD HBM, кВ Uпит, В Корпус
M-LVDS трансиверы
SN65MLVD200 M-LVDS трансивер, полудуплекс 1 1 LVTTL,
M-LVDS
LVTTL,
M-LVDS
100 2,3 4,6 26 3 3,3 8SOP
SN65MLVD201 M-LVDS трансивер, полудуплекс 1 1 LVTTL,
M-LVDS
LVTTL,
M-LVDS
200 2 4 26 3 3,3 8SOP
SN65MLVD202 M-LVDS трансивер, полный дуплекс 1 1 LVTTL,
M-LVDS
LVTTL,
M-LVDS
100 2,3 4,6 26 3 3,3 14SOP
SN65MLVD203 M-LVDS трансивер, полный дуплекс 1 1 LVTTL,
M-LVDS
LVTTL,
M-LVDS
200 2 4 26 3 3,3 14SOP
SN65MLVD204 M-LVDS трансивер, полудуплекс 1 1 LVTTL,
M-LVDS
LVTTL,
M-LVDS
100 2,3 4,6 4 2 3,3 8SOP
SN65MLVD205 M-LVDS трансивер, полный дуплекс 1 1 LVTTL,
M-LVDS
LVTTL,
M-LVDS
100 2,3 4,6 26 3 3,3 14SOP
SN65MLVD206 M-LVDS трансивер, полудуплекс 1 1 LVTTL,
M-LVDS
LVTTL,
M-LVDS
200 2 4 26 3 3,3 8SOP
SN65MLVD207 M-LVDS трансивер, полный дуплекс 1 1 LVTTL,
M-LVDS
LVTTL,
M-LVDS
200 2 4 26 3 3,3 14SOP
LVDM трансиверы
SN65LVDM176 LVDM трансивер, полудуплекс 1 1 LVTTL,
LVDM
LVTTL,
LVDM
400 1,7 3,7 15 15 3,3 8SOP;
8VSOP
SN65LVDM179 LVDM трансивер, полный дуплекс 1 1 LVTTL,
LVDM
LVTTL,
LVDM
500 1,7 3,7 15 12 3,3 8SOP;
8VSOP
SN65LVDM180 LVDM трансивер, полный дуплекс 1 1 LVTTL,
LVDM
LVTTL,
LVDM
500 1,7 3,7 13 12 3,3 14SOP;
14TSSOP
Сдвоенные LVDM передатчики/приемники
SN65LVDM050 2 х LVDM передатчика/приемника 2 2 LVTTL,
LVDM
LVTTL,
LVDM
500 1,7 3,7 27 12 3,3 16SOP;
16TSSOP
SN65LVDM051 2 х LVDM передатчика/приемника 2 2 LVTTL,
LVDM
LVTTL,
LVDM
500 1,7 3,7 27 12 3,3 16SOP;
16TSSOP
Сдвоенный LVDM мультиплексор-повторитель
SN65LVDM22 2 х LVDM мультиплексора-повторителя 2 2 LVDM LVDM 250 4 4 27 12 3,3 16SOP;
16TSSOP
8-бит трансивер с регистрами
SN65LVDM320 Трансивер 8-бит с регистрами 8 8 LVCMOS LVDM 475 3,3 3,3 130 12 3,3 64TSSOP
9-канальные LVD-SCSI трансиверы
SN75LVDM976 9 х LVD-SCSI трансиверов 9 9 CMOS LVD-SCSI   2,9 4,5 26 2 5 56SSOP;
56TSSOP
SN75LVDM977 9 х LVD-SCSI трансиверов 9 9 TTL LVD-SCSI   2,9 4,5 26 2 5 56SSOP;
56TSSOP
16-канальные LVDM трансиверы
SN65LVDM1676 16 х LVDM трансиверов 16 16 LVTTL,
LVDM
LVTTL,
LVDM
630 2,5 3 175 15 3,3 64TSSOP
SN65LVDM1677 16 х LVDM трансиверов с резисторами 16 16 LVTTL,
LVDM
LVTTL,
LVDM
630 2,5 3 175 15 3,3 64TSSOP
4-канальный LVDM передатчик
SN65LVDM31 4 х LVDM передатчика 4   LVCMOS LVDM 150 2,3   40 12 3,3 16SOP
*) - количество передатчиков.

**) - количество приемников.

В табл. 2 показано соответствие между некоторыми микросхемами интерфейсов LVDS и M-LVDS ведущих мировых производителей.

Таблица 2. Соответствие интерфейсных микросхем LVDS и M-LVDS ведущих мировых производителей

Произво дитель Наименование аименование фирмы Texas Instruments Степень соответствия*
Fairchild FIN1017 SN65LVDS1 P
Fairchild FIN1018 SN65LVDS2 P
Fairchild FIN1018 SN65LVDT2 P
Fairchild FIN1022 SN65LVDM22 P
Fairchild FIN1022 SN65LVDS22 P
Fairchild FIN1027 SN65LVDS9638 P
Fairchild FIN1028 SN65LVDS9637 P
Fairchild FIN1031 SN65LVDS31 Q
Fairchild FIN1032 SN65LVDS32 Q
Maxim MAX9110 SN65LVDS1 P
Maxim MAX9111 SN65LVDS2 P
Maxim MAX9111 SN65LVDT2 P
Maxim MAX9112 SN65LVDS9638 P
Maxim MAX9152 SN65LVDM22 P
Maxim MAX9152 SN65LVDS22 P
NSC DS90CP22 SN65LVDM22 P
NSC DS90CP22 SN65LVDS22 P
NSC DS90LV010 SN65LVDM176 P
NSC DS90LV011A SN65LVDS1 Q
NSC DS90LV017 SN65LVDS1 P
NSC DS90LV017A SN65LVDS1 P
NSC DS90LV018A SN65LVDT2 P
NSC DS90LV019 SN65LVDS180 P
NSC DS90LV027 SN65LVDS9638 P
NSC DS90LV027A SN65LVDS9638 P
NSC DS90LV028A SN65LVDS9637 P
NSC DS90LV031 SN65LVDM31 Q
NSC DS90LV031 SN65LVDS31 S
NSC DS90LV031A SN65LVDM31 Q
NSC DS90LV031A SN65LVDS31 S
NSC DS90LV031B SN65LVDM31 Q
NSC DS90LV031B SN65LVDS31 Q
NSC DS90LV032 SN65LVDS32 S
NSC DS90LV032A SN65LVDS32 S
NSC DS90LV047 SN65LVDS047 S
NSC DS90LV047A SN65LVDS047 S
NSC DS90LV048 SN65LVDS048A S
NSC DS90LV048A SN65LVDS048A S
NSC DS92LV010 SN65LVDM176 P
NSC DS92LV010A SN65LVDM176 P
NSC DS92LV090 SN75LVDM976 P
NSC DS92LV090 SN75LVDM977 P
NSC DS92LV090A SN75LVDM976 P
NSC DS92LV090A SN75LVDM977 P
NSC DS92LV1021 SN65LVDS1021 Q
NSC DS92LV1023 SN65LVDS1023 Q
NSC DS92LV1212 SN65LVDS1212 Q
NSC DS92LV1224 SN65LVDS1224 Q
NSC DS92LV222 SN65LVDM22 P
NSC DS92LV222 SN65LVDS22 P
NSC DS92LV222A SN65LVDM22 P
NSC DS92LV222A SN65LVDS22 P
Philips PTN3331 SN65LVDS31 Q
Philips PTN3332 SN65LVDS32 Q
Philips PTN3341 SN65LVDM31 Q
Philips PTN3342 SN65LVDS32 Q
Pericom PI90LV017A SN65LVDS1 P
Pericom PI90LV018A SN65LVDS2 P
Pericom PI90LV018A SN65LVDT2 P
Pericom PI90LV022 SN65LVDS22 P
Pericom PI90LV027A SN65LVDS9638 P
Pericom PI90LV028A SN65LVDS9637 P
Pericom PI90LV031A SN65LVDS31 Q
Pericom PI90LV032A SN65LVDS32 Q
Pericom PI90LVB022 SN65LVDM22 P

Fairchild - Fairchild Semiconductor; NSC - National Semiconductor; Maxim - Maxim

Integrated Products; Philips - Philips Semiconductors; Pericom - Pericom Semiconductor.

*) F - функционально близкий, но не полный эквивалент; P - близкое соответствие, но не pin-for-pin (отличаются расположением выводов); Q - близкая функциональность и совпадение по выводам, но не полный эквивалент; S - полное совпадение по функциональности и по выводам.

Каналы LVDS и M-LVDS имеют в своей основе недорогие материалы (легко создаются на печатной плате или с помощью широко распространенного кабеля CAT5). Рассмотренные скоростные интерфейсы выпускаются многими известными компаниями, что значительно расширяет выбор при построении скоростной сети различного уровня сложности.

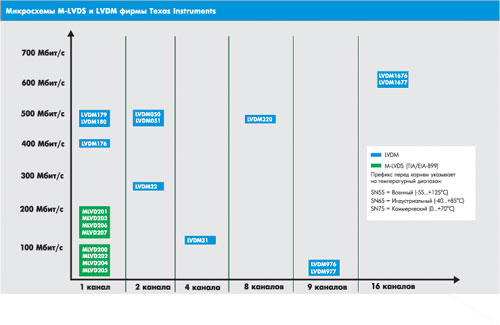

Интерфейсы M-LVDS и LVDM фирмы Texas Instruments
Рисунок 6. Интерфейсы M-LVDS и LVDM фирмы Texas Instruments

Авторы будут чрезвычайно признательны за замечания и пожелания по материалам статьи, которые можно направлять по электронному адресу ti@compel.ru.

При необходимости Вы можете обратиться в центр информационно-технической поддержки (EPIC) фирмы Texas Instruments.

За дополнительной информацией обращайтесь к сотрудникам фирмы КОМПЭЛ по адресам:

Москва:
тел.: (095) 995-0901; факс: 995-0902; e-mail: compel@compel.ru.
Санкт-Петербург:
тел.: (812) 327-9404; факс: 118-4892; e-mail: spb@compel.ru.

Информация:

  1. www.ti.com.
  2. www.national.com.
  3. www.semiconductors.philips.com.
  4. www.maxim-ic.com.
