Б. Малашевич
Отечественные ИС для радиоприемников
Производителю аудиоаппаратуры предлагается гамма отечественных интегральных схем для построения разнообразных радиоприёмников, тюнеров, кассетных, CD и MINIDISC плееров, магнитол, мультимедийных активных акустических систем и другой радиоприёмной и звуковоспроизводящей аппаратуры. Эта гамма включает ИС радиоприёмника, стереодекодер, регуляторы громкости и тембра, усилители низкой частоты.
Интегральные схемы серии 174 выполнены по КМОП, БиКМОП или биполярной технологии, что обеспечивает возможность создания малогабаритной аудиоаппаратуры с минимальным применением дискретных компонентов, с низким энергопотреблением и высокими потребительскими характеристиками.
ИС поставляются в пластмассовых корпусах типа DIP или SO. По предварительному заказу, при достаточном объёме партии, ИС могут поставляться в ином исполнении.
Интегральные схемы
Радиоприемное устройство
КР174ХА34АМ - ИС ЧМ-радиоприёмника с маломощным УНЧ, выполняет функции приёма и обработки сигналов с частотной модуляцией и усиления сигналов низкой частоты.
КР174ХА34АМ предназначена для построения дешёвой малогабаритной радиоаппаратуры и может использоваться как в качестве простейшего однокристального монофонического ЧМ-приёмника с непосредственным выходом на наушник, так и совместно с внешними стереодекодером и УНЧ в составе более сложных приборов.
ИС работает при напряжении питания 2,7÷3,3 В.
Настройка микросхемы на принимаемую станцию осуществляется изменением частоты настройки колебательного LC-контура гетеродина с помощью конденсатора переменной ёмкости или вариометра. Эквивалентная ёмкость контура гетеродина - 35 пФ для частоты входного сигнала 69 МГц.
Требуемая избирательность по ПЧ обеспечивается RC-фильтрами и конденсаторами, подключаемыми к выводам 6, 7, 8, 10, 11 ИС.
На выводе 9 ИС формируется постоянное напряжение, обратно пропорциональное уровню несущей частоты. Это напряжение может быть использовано для индикации напряжённости поля в магнитной антенне и для плавного включения режима "СТЕРЕО" в стереодекодере.
Вывод 14 - выходное напряжение НЧ. Допускается подключать нагрузку (Rн Ё 100 Oм) непосредственно к выводу 14 (телефон).
Вывод 16 может быть не подключен, при этом выходное напряжение НЧ уменьшается.
Между выводами 2 и 3 может быть подключена последовательно цепь отключения бесшумной настройки (БШН), состоящая из выключателя и резистора 10 кОм, при этом чувствительность улучшается, но появляются межстанционные шумы и паразитные каналы приёма.
КР174ХА34 изготовлена по биполярной технологии и выпускается в 16-выводном пластмассовом корпусе DIP типа 2103.16-8.
Основные электрические характеристики КР174ХА34 приведены в табл. 1.
Таблица 1. Электрические характеристики КР174ХА34
Параметр
|
Значение
|
Мин.
|
Макс.
|
Выходное напряжение низкой частоты UО1LFFM при UIN = 12 мкВ и fIN = 69 МГц, мВ
|
43
|
|
Выходное напряжение низкой частоты UО2LFFM при UIN = 1 мВ и fIN = 69 МГц, мВ
|
60
|
1,41UО1LFFM
|
Ток потребления Icc, мА
|
|
10
|
Kоэффициент ослабления амплитудной модуляции AM, дБ
|
30
|
|
Отношение сигнал/шум Nn, дБ
|
40
|
|
Kоэффициент гармоник Kh, %
|
|
2,5
|
Регуляторы громкости и тембра
КР174ХА53 и КР174ХА54 выполняют функции регулятора громкости, тембра и баланса в стереофонических системах и предназначены для применения в низковольтной малогабаритной звуковоспроизводящей аппаратуре с кнопочным управлением. Микросхемы полностью идентичны друг другу, единственным отличием является отсутствие в КР174ХА53 индикации режимов работ и, как следствие, меньшее количество выводов.
ИС функционируют без внешнего I2C контроллера, все функции управления реализуются кнопками "+/-" и "SEL/NORM" через внутренний цифровой контроллер.
ИС обеспечивает управление функциями:
- "ГРОМКОСТЬ" ("VOLUME");
- "ТОНКОМПЕНСАЦИЯ" ("LOUD-NESS");
- "ТЕМБР ВЧ" ("TREBLE");
- "ТЕМБР НЧ" ("BASS");
- "БАЛАНС" ("BALANCE");
- кольцевое переключение режимов -VOLUME-BASS-TREBLE-BALANCEК-
- кнопкой "SEL" и автоматический возврат в режим регулировки громкости через несколько секунд после последнего нажатия любой из кнопок;
- возможность восстановления среднего уровня (0 дБ) при регулировке тембра ВЧ, НЧ или баланса одним нажатием кнопки "NORM";
- средний уровень громкости - 30 дБ и линейность АЧХ при включении питания;
- индикация включения режимов:
- тонкомпенсация,
- регулировка тембра НЧ,
- регулировка тембра ВЧ,
- регулировка баланса.
Интегральные схемы КР174ХА53 и КР174ХА54 выполнены по БиКМОП-технологии в 18- и 22-выводном пластмассовом корпусе DIP типа 2104.18 и 2108.22, соответственно.
Основные электрические характеристики КР174ХА53/54 приведены в табл. 2.
Таблица 2. Электрические характеристики КР174ХА53/54
Параметр
|
Норма
|
Мин.
|
Тип.
|
Макс.
|
Рабочий диапазон напряжений питания UCC, В
|
2,1
|
|
9,0
|
Ток потребления ICC, мA
|
|
|
15,0
|
Максимальный коэффициент передачи (уровень громкости) в режиме АЧХ UOMAX, дБ
|
-2
|
|
0
|
Kоэффициент разделения каналов SC, дБ
|
60
|
|
|
Kоэффициент гармоник Kh, дБ
|
|
0,03
|
|
Регулировка громкости
|
Диапазон регулировки DGV, дБ
|
58
|
|
|
Шаг регулировки Gst1, дБ
|
|
1,4
|
|
Регулировка тембра НЧ
|
Максимальный подъём передачи на частоте 100 Гц + GBASS, дБ
|
9
|
14
|
|
Максимальное подавление передачи на частоте 100 Гц – GBASS, дБ
|
|
-13,0
|
-11,0
|
Шаг регулировки Gst2, дБ
|
|
1,7
|
|
Регулировка тембра ВЧ
|
Максимальный подъём передачи на частоте 16 кГц + GTREBLE, дБ
|
10
|
13
|
|
Максимальное подавление передачи на частоте 16 кГц – GTREBLE, дБ
|
|
-11
|
-8
|
Шаг регулировки Gst3, дБ
|
|
1,3
|
|
Регулировка баланса
|
Максимальное подавление передачи в одном канале относительно другого GBAL, дБ
|
|
-14,0
|
-11,0
|
Шаг регулировки Gst4, дБ
|
|
2,0
|
|
Двухсистемный стереодекодер
КР174ХА51 - ИС двухсистемного стереодекодера, предназначенная для применения в радиоприёмниках различных групп сложности, от малогабаритных до сетевых, и обеспечивает декодирование комплексного стереосигнала как по системе с полярной модуляцией в диапазоне УКВ, так и по системе с пилот-тоном в диапазоне FM.
КР174ХА51 реализует схему декодирования с временным разделением каналов. Синхронизация переключающих импульсов осуществляется с помощью петли ФАПЧ, синхронизованной несущей (для ПМ) или пилот-тоном (для ПТ). Наличие двух постоянных времени интегрирования в петле ФАПЧ повышает помехоустойчивость и точность разделения стереофонических каналов.
При использовании частотно-задающих элементов с жёсткими допусками настройка частоты свободных колебаний ГУН не требуется. Выход контроля частоты ГУН 62,5/76 кГц.
Имеется возможность как автоматического опознавания, так и принудительного задания системы декодирования и индикации текущей системы декодирования, принудительного "МОНО" режима.
ИС КР174ХА51 изготовлена по БиКМОП-технологии и поставляется в пластмассовом 18-выводном корпусе DIP типа 2104.18-8.
Основные электрические характеристики КР174ХА34 приведены в табл. 3.
Таблица 3. Электрические характеристики КР174ХА51
Параметр
|
Значение
|
Мин.
|
Ном.
|
Макс.
|
Напряжение питания UCC, В
|
2,7
|
|
7,0
|
Ток потребления ICC, мА
|
|
5,5
|
7,6
|
Напряжение выходного сигнала Uo, мВ
|
150
|
200
|
250
|
Максимальный коэффициент передачи AUmax, дБ
|
12
|
14
|
16
|
Минимальный коэффициент передачи AUmin, дБ
|
-2
|
0
|
2
|
Разность коэффициентов передачи по каналам DAU, дБ
|
|
0,2
|
1,0
|
Переходное затухание между каналами ß, дБ
|
34
|
43
|
|
Kоэффициент нелинейных искажений Kh, %
|
|
0,15
|
|
Отношение сигнал/шум S/N, дБ
|
|
67
|
|
Типовой частотный диапазон захвата стереосигнала (справочный параметр) flock, кГц
|
17,8
|
|
34,1
|
Двухканальные усилители мощности звуковой частоты
КР174УН34 - ИС двухканального выходного усилителя мощности звуковой частоты. Усилитель предназначен для монофонической и стереофонической малогабаритной аудио- и радиоаппаратуры с максимальной выходной мощностью до 2 Вт на канал. Выходной каскад рассчитан на сопротивление нагрузки 4 Ом. Обеспечивается высокое подавление помех по питанию.
КР174УН34 изготовлена по биполярной технологии и поставляется в 12-выводных пластмассовых корпусах DIP типа 201.12-1 с теплоотводом. Планируются поставки в пластмассовых 8-выводных корпусах DIP (тип 2101.8-1).
Основные электрические характеристики КР174УН34 приведены в табл. 4.
Таблица 4. Электрические характеристики КР174УН34
Параметр
|
Значение
|
Мин.
|
Тип.
|
Макс.
|
Ток потребления ICC, мА
|
|
7
|
9,0
|
Максимальная выходная мощность POmax, мВт:
|
в стереофоническом режиме (на канал)
|
|
1000
|
|
в мостовом монофоническом режиме
|
|
2100
|
|
|
Kоэффициент усиления напряжения Av, дБ
|
36,0
|
|
41,0
|
Разность коэффициентов усиления по каналам DAv, дБ
|
|
|
1,0
|
Входное сопротивление RI, кОм
|
100
|
|
|
Разбаланс постоянных напряжений каналов DU, мВ
|
|
|
50
|
КР174УН31 ИС двухканального выходного усилителя мощности звуковой частоты. Усилитель предназначен для монофонической и стереофонической малогабаритной радиоаппаратуры с максимальной выходной мощностью до 1,1 Вт с "мягкой" характеристикой ограничения при перегрузке. MOSFET выходной каскад рассчитан на сопротивление нагрузки 8 Ом. Обеспечивается высокое подавление помех по питанию.
КР174УН31 изготовлена по БиКМОП-технологии в пластмассовых 8-выводных корпусах DIP типа 2101.8-1.
Основные электрические характеристики КР174УН31 приведены в табл. 5.
Таблица 5. Электрические характеристики КР174УН31
Параметр
|
Значение
|
Мин.
|
Тип.
|
Макс.
|
Напряжение питания UCC, В
|
2,1
|
|
6,6
|
Постоянное напряжение между выходами каналов UOS, мВ
|
|
5
|
50
|
Ток потребления ICC, мА
|
|
7,0
|
10
|
Максимальная выходная мощность POmax, мВт:
|
в стереофоническом режиме (на канал)
|
|
440
|
|
в мостовом монофоническом режиме
|
|
1100
|
|
|
Kоэффициент усиления по напряжению в стереофоническом режиме AU, дБ
|
18
|
21
|
24
|
Разность коэффициентов усиления по каналам DAU, дБ
|
|
0,08
|
1
|
Переходное затухание между каналами ß, дБ
|
|
57
|
|
Kоэффициент нелинейных искажений Kh, %
|
|
0,015
|
0,1
|
Выходное напряжение шумов Uno, мкВ
|
|
100
|
|
Входное сопротивление R1, кОм (справочный параметр)
|
35
|
45
|
50
|
Применение
Рассмотренная номенклатура ИС даёт возможность построения с минимальным использованием дискретных компонентов широкой гаммы радио- и аудиоприборов от простейшего однокристального УКВ радиоприёмника до высококачественной стационарной аудиосистемы. Ниже приведены упрощённые структурные схемы примеров таких приборов:
- Простейший однокристальный монофонический ЧМ-радиоприёмник с выходом на наушники для индивидуального прослушивания радиопередачи. В качестве антенны может быть также использован соединительный кабель телефона (пунктир на рис. 1).
![](/images/arhiv/03_08/malashevich1.jpg) Рисунок 1
- Добавление к этому приёмнику УНЧ КР174УН31 или КР174УН34 позволяет использовать или наушники, или динамические головки для коллективного прослушивания (рис. 2).
![](/images/arhiv/03_08/malashevich2.jpg) Рисунок 2
- Добавление ИС КР174ХА51 превращает радиоприёмник в стереофонический с аналоговым управлением настройкой на станцию и громкостью (рис. 3).
![](/images/arhiv/03_08/malashevich3.jpg) Рисунок 3
- Применение ИС КР174ХА53 или КР174ХА54 даёт возможность цифрового управления регулировками громкости, тембра и баланса в стереофоническом радиоприёмнике, в том числе, с индикацией режимов работы (с КР174ХА54) (рис. 4).
![](/images/arhiv/03_08/malashevich4.jpg) Рисунок 4
- ИС КР175ХА53, КР175ХА54, КР175УН31 и КР175УН34 могут быть использованы в низкочастотных трактах разнообразных плееров, магнитол, компьютеров и других малогабаритных устройств в качестве выходных усилителей:
- с одним УНЧ (рис. 5);
![](/images/arhiv/03_08/malashevich5.jpg) Рисунок 5
- с отдельным УНЧ на каждый канал для увеличения выходной мощности и уменьшения числа электролитических конденсаторов (рис. 6).
![](/images/arhiv/03_08/malashevich6.jpg) Рисунок 6

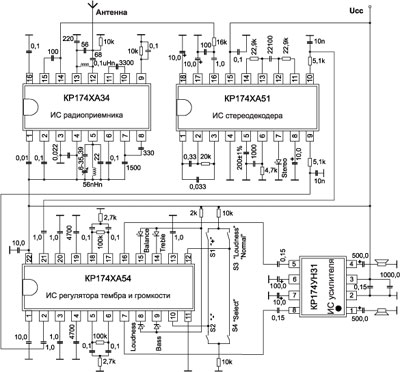

В качестве иллюстрации применения рассмотренных ИС приведена одна из возможных схем построения радиоприёмника.
![](/images/arhiv/03_08/malashevich7.jpg) Рисунок 7
|
